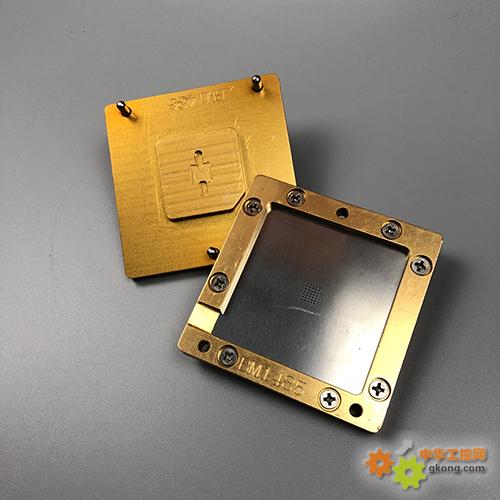

治具不僅要保護好PCB和BGA，更要完美地融入自動化生產線。設計不佳的治具會與設備發生干涉，在運動過程中產生振動或碰撞，導致已貼裝好的BGA發生偏移。

具體表現：

治具厚度/高度超標：治具邊框過高，在通過錫膏印刷機的刮刀或貼片機的貼裝頭時發生碰撞。

缺乏避讓設計：治具上沒有為貼片機的吸嘴（Nozzle）或光學相機留出足夠的下降和移動空間。吸嘴在貼裝后上升時可能刮到治具邊框，帶動BGA移動。

治具平整度差：治具本身變形或不平，放入PCB后導致BGA焊接面不平，在回流焊時由于表面張力作用，BGA會發生“漂浮”自對中，但如果錫膏量不匹配，就可能偏移到錯誤位置。

專業解決方案：

的尺寸公差控制：嚴格遵循客戶SMT產線的設備參數（如印刷機、貼片機的Z軸行程和平臺尺寸）來設計治具的外形和高度。

“仿形”避讓設計：在治具上圍繞BGA器件的位置進行沉臺或開窗處理，確保貼片機吸嘴在任何角度和高度都不會與治具發生接觸。這個避讓區域的尺寸通常要比BGA本體大1.5mm以上。

保證的平面度：采用高精度CNC加工中心制作治具，并進行人工研磨拋光，確保其平面度通常控制在±0.05mm以內，為PCB提供一個平坦的支撐基準。
