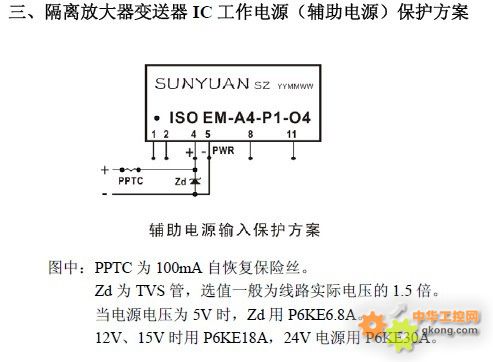

隔離變送器隔離放大器一般都用在用電環境復雜的工業現場，為防止現場環境對產品出現各種干擾或損壞，我們根據多年的生產經驗和針對不同環境下用戶反饋意見，在對產品性能不受影響前提下逐步對產品的保護措施進行改進改善。對于DIN 35導軌安裝的產品，這些保護電路都以安置據現場在產品中，用戶可以直接使用。對于IC封裝的產品，由于受到尺寸空間的制約而無法載入保護電路。所以，請用戶根使用環境對IC封裝產品的信號輸入、輸出、輔助電源加裝保護電路。

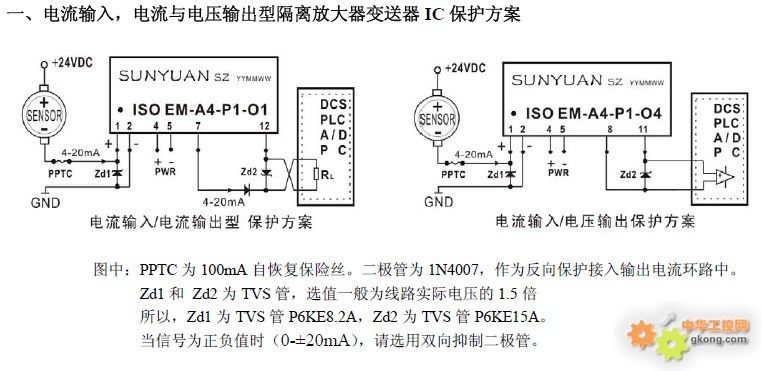

以下是順源科技公司為您提供的幾種基本保護電路，供參考。

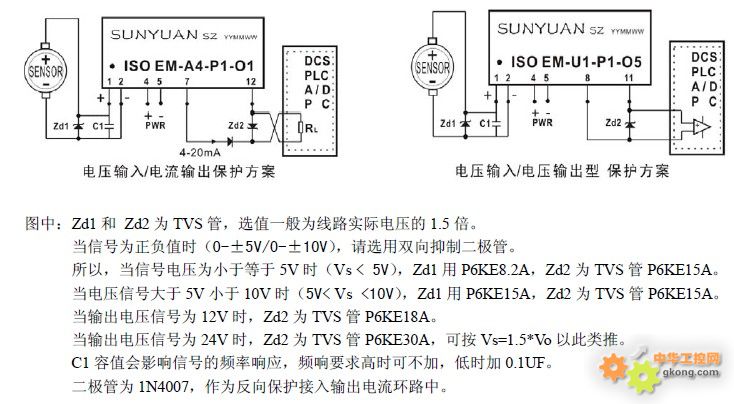

二、電壓輸入，電流與電壓輸出型隔離放大器變送器IC保護方案

SUNYUAN  ISO系列隔離放大器變送器IC ，是一種將傳感器、PLC、DCS、儀器儀表、變頻器相互之間傳遞的模擬信號經隔離、放大、分配、轉換成與之精度、線性度相匹配信號輸出的混合集成電路。芯片內部集成了高效率的DC-DC，能產生多組互相隔離的電源分別給內部輸入端放大電路、調制電路供電及輸出端解調電路、轉換電路、濾波電路供電。SMD工藝結構及新技術隔離措施使該器件能達到輔助電源、信號輸入與輸出之間3000VDC三隔離。

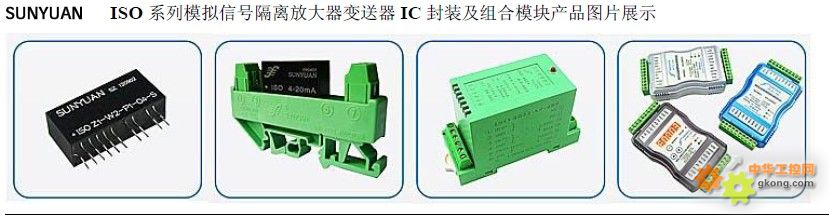

通過選擇不同類型的IC芯片進行組合，可組成多路（一進二出、一進三出、二進二出等）輸出為一致或分別輸出不同模擬量電參數的隔離變送器模塊。產品使用非常方便，直接焊接在PCB板上或采用組合模塊安裝在標準DIN 35導軌卡槽上，無需零點和增益（精度、線性度誤差<0.2%）的調節和校正，即可實現工業現場各種儀器儀表與傳感器信號的隔離、放大、轉換和分配功能，并能滿足現場工業級寬溫度、潮濕、震動等惡劣工作環境要求。
