在 工業生產過程當中，有許多連續變化的量，如溫度、壓力、流量、液位和速度等都是模擬量。為了使可編程控制器處理模擬量，必須實現模擬量（Analog）和數字量（Digital）之間的A/D轉換及D/A轉換。PLC廠家都生產配套的A/D和D/A轉換模塊，使可編程控制器用于模擬量控制。并且在實際工作環境中，PLC系統往往輸出的模擬量電流或電壓信號很弱（mV或mA級），而且普遍帶負載能力低。直接用來監控遠程的執行設備，往往會因為長距離的傳輸造成信號的衰減、失真，有時還會因其它外界信號干擾而造成信號出錯，影響整個系統的正常運行。這就需要我們要求對熱電阻、熱電偶等溫度信號和電流電壓等信號進行采集,由數字量輸出口通過RS485串行接口使用標準通訊協議將數據傳送給PLC。
產品概述：
WJ21產品實現傳感器和主機之間的信號采集，用來檢測模擬信號。WJ21系列產品可應用在 RS-232/485總線工業自動化控制系統，4-20mA / 0-5V信號測量、監測和控制，0-75mV，0-100mV等小信號的測量以及工業現場信號隔離及長線傳輸等等。
產品包括電源隔離，信號隔離、線性化，A/D轉換和RS-485串行通信。每個串口最多可接255只 WJ21系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，其指令集兼容于ADAM模塊，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。
WJ21系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。
WJ21系列產品按工業標準設計、制造，信號輸入 / 輸出之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。
뉜ʑ>

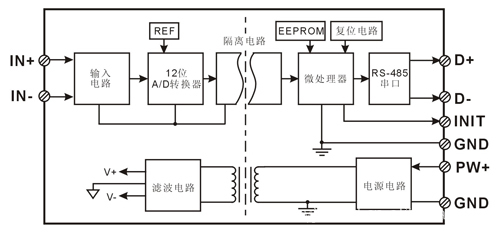

產品原理結構圖：
結束語：
總之，A/D轉換及D/A轉換在PLC控制系統中起著十分重要的作用。隨著PLC應用領域的不斷拓寬,模擬量采集模塊ADC.,DAC會有更大的發展，產品的品種會更豐富、規格更齊全, 會更好地適應各種工業控制場合的需求, 作為自動化控制的重要組成部分，將在工業控制領域發揮越來越大的作用.
