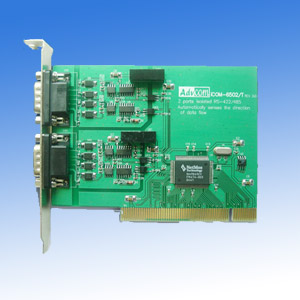

ICOM-6502和ICOM-6502P是兩款與PCI2.1總線規格兼容的2端口RS-422/485通訊卡。它們可提供2個可選3KV光電隔離和15KV浪涌保護的RS-422/485端口，專為工業通訊應用環境設計，能夠有效保護您的PC和設備，防止它們被惡劣環境中的干擾訊號沖擊損害。每個端口提供16Byte的FIFO收/發緩沖寄存器，端口速率為50～115200bps。每片板卡有獨特的自動識別切換電路，可輕松實現識別 RS-485數據流向，實現無跳線的半雙工通信串口數據的傳送和接收。

可以安裝在任何的PC系統中并支持當前的主流操作系統。所有的設置都能通過軟件來完成，無開關和跳線，也無須調整 I/O 地址和 IRQ 中斷號，方便的為您提供標準的RS-422/485串口（無需跳線）連接各種工業控制系統、數據采集控制系統、安全門控系統、考勤系統、LC、條碼掃描儀等設備。

二、功能特點

硬件

＊ 通訊控制器 采用Netmos 9835CV芯片,

＊ 接頭形式 針式 DB9

＊ 總線 即插即用PCI ver. 2.1 (32 bit)

＊ 串口數 2

＊ 信號 RS-422：DA+，DA-，RxA+，RxA- ，GNDA

　DB+，DB-，RXB+，RXB-，GNDB

RS-485：DA+，DA-，GNDA

　DB+，DB-，GNDB

性能

＊ 速率 50 bps 至 115.2 Kbps

＊ 校驗 無校驗，偶校驗，奇校驗

＊l 數據位 5，6，7，8

＊ 停止位 1，1.5，2

＊ IRQ BIOS自動分配

＊ I/O 地址 BIOS自動分配

＊ FIFO 內置16字節FIFO

＊ 通訊距離 1.2千米時達57.6Kbps

＊ 支持操作系統 Windows95/98/ME， Windows2000，WindowsNT4.0，

Windows/XP/2003, DOS, Linux

＊ 浪涌保護 15KV ESD（ICOM-6502/ICOM- 6502P）

＊ 光電隔離 3KV (ICOM-6502P)

＊ 功耗 典型 最大

ICOM-6502 210ma(+5v) 230ma(+5V)

ICOM-6502P 250ma(+5v) 270ma(+5V)

＊ 工作溫度 0 - 55°C

＊ 工作濕度 5 - 95% RH

＊ 儲存溫度 -25 - 85°C

產品尺寸、包裝規格（MM）

＊ 尺寸 120X90

＊ 包裝 一套彩盒，255X160X50

應用

＊ 工業控制系統

＊ 數據采集控制系統

＊ 考勤門禁安全系統

＊ 各種RS-422/485網絡接入

＊ 適應多種惡劣通訊環境

三、 包裝物品及配件

1．ICOM-6502系列卡 一塊

2．產品驅動光盤 一張

3．用戶使用手冊 一份
