一、概述

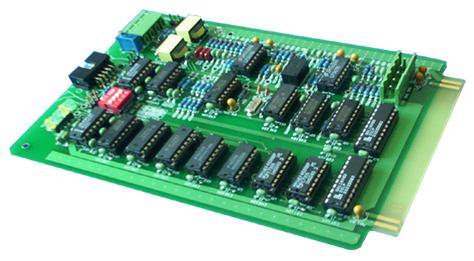

MODEM-STD是一種STD板卡式四線全雙工專線調制解調器，適用于STD標準工業機箱。MODEM-STD支持多種工作頻率，通過設置MODEM-STD的工作模式，既可以使用上音頻通道傳輸數據，也可以使用全音頻通道傳輸數據；通過設置MODEM-STD的工作模式，MODEM-STD可以支持300bit/S，600bit/S，1200bit/S，2400bit/S等多種傳輸數率；MODEM-STD不但可以連接異步的RS232串行口，也可以連接同步串行接口。
支持CCITT V.23、BELL102/SCI、BELL202/SCI、電力載波/CDT等協議。
二、技術指標
調制方式： FSK
速 率： 300、600、1200、2400 bit/S
工作方式： 四線全雙工
線路阻抗： 600Ω，高阻抗（大于10kΩ）
發送電平： -15—+10dBm 連續可調
接收靈敏度：-43 dBm
特征頻率： 見表1：特征頻率表
接 口： RS232（異步或同步）
電源要求： 5V/150mA，+12V/50mA，-12V/50mA。
功 耗： 小于2W
工作溫度： -20～+70℃
尺 寸： 165×114×20 mm
板 式： STD 板
