1.簡介

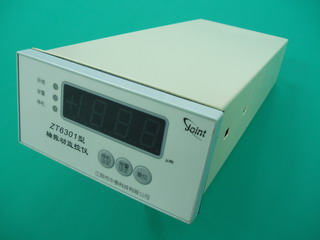

ZT6301型軸振動監控儀是精密測控儀表,廣泛應用于電力、石油、化工等部門。通過DO型電渦流傳感器，可對汽輪機、風機等旋轉機械的軸振動進行測量和監控。具有報警與停機控制信號輸出，設有電流輸出通用接口，可與計算機等設備連接。該監控儀采用160×80（mm）通用機箱，LED數字顯示,PVC彩色面膜和輕觸摸鍵,外形美觀，款式新穎，結構合理，安裝簡單，性能穩定，質量可靠，測量準確。
2.主要功能
● 顯示功能
振動測量值,Ⅰ值報警、Ⅱ值報警設定值，可分別在LED數碼管上顯示。
● 報警功能
具有報警保護功能，當振動幅度超過報警或停機設定值時，報警或停機指示燈亮，同時在后面板輸出開關信號，保護被監控設備。
● 報警延時時間設定功能
報警延時時間調整范圍0~3秒，以防止現場干擾引起誤報警。
● 自診斷功能
a.任何輸入系統的故障，如探頭磨損，導線接觸不良或折斷均能檢出，同時功斷報警、停機。
b.具備上電、掉電檢測功能，同時關斷報警、停機輸出回路，能有效地抑制監控儀誤報警。
● 輸出接口
設有電流輸出接口，可與計算機等設備連接。
3.主要參數
● 測量范圍：0～250um
● 準確度：1%
● 電流輸出：4～20mA 負載≦500Ω
● 報警停機設定值：滿量程內任意調節。
● 工作環境：溫 度：0～45℃ 相對濕度：≤85%
● 工作電源：AC220V±10% 50/60Hz
● 電源輸出：-24VDC
● 安裝方式: 盤式
● 整機尺寸：160（寬）×80（高）×370（深）mm
● 開孔尺寸：151（寬）×75（高）mm
4.選型指南
● 軸振動插件通道必須配置DO型電渦流位移傳感器。
● 選型代號
ZT6800831/832—A□□—B□□—C□□—D□□—E□□

ZT6301—A□□—B□□—C□□—D□□—E□□

量程選擇：A□□
0 1: 0～100um
0 2: 0～200um
0 3: 0～500um
電流輸出：B□□
0 1：4～20Ma
0 2：0～10mA
傳感器選擇：C□□（DO型電渦流傳感器）
0 1: Ф8mm傳感器
0 2: Ф11mm傳感器
報警延遲: D□□
0 1: 0.1秒
0 2: 1秒
0 3: 3秒

6800系列汽輪機監控系統結構參數

代號 機箱
位數 外型尺寸 開孔尺寸
L H S L H
1 4 280 258 397 220 225
2 5 331 258 397 271 225
3 6 382 258 397 322 225
4 7 433 258 397 373 225
5 8 484 258 397 424 225
6 9 535 258 397 475 225
7 10 586 258 397 526 225
8 11 637 258 397 577 225
9 12 688 258 397 628 225
10 13 739 258 397 679 225
11 14 790 258 397 730 225
