— 外形小巧，厚度僅1.19英寸
— 可提供4極、 6極、 8極、12極整流信號
— 空心軸孔徑選擇：5 mm 到0.625 英寸（15.88 mm）
— 高達120ºC操作溫度（有其他溫度需求，請與廠家聯系）
— 簡便新型的簧片式安裝
— 300KHz頻率響應
— 密封等級可達IP64
— 夾緊式通孔安裝
— 輸出形式：集電極開路輸出、推拉輸出和差動線驅動輸出
應用：
— 馬達反饋安裝
— 數字繪圖儀
— 無刷伺服電機整流
— 高功率馬達
— 裝配機器
— 機器人技術

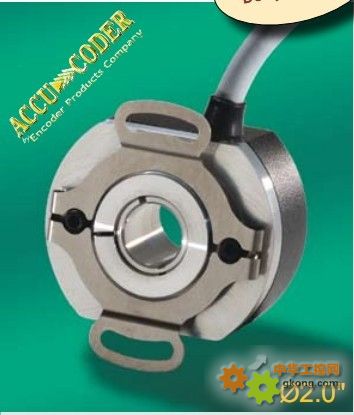

260型Accu-Coder牌增量式編碼器，大孔徑（可達0.625英寸）及超薄型外觀設計，厚度僅1.19英寸，廣泛應用于各種自動化設備和馬達控制系統。它有兩種獨特的安裝設計：半通孔和全通孔。這兩種設計都采用了EPC公司獨創的緩沖式柔性簧片安裝技術。以確保編碼器工作的簡便可靠及精密。它特有的整體軸承設計確保了操作的穩定性和持久性，避免了可能出現的軸向和徑向的輕微擺動。這兩種設計都采用了緊壓片代替螺絲，將編碼器穩固到轉軸上。安裝非常方便！
對無刷伺服馬達的應用，260型以三個120º 相位提供4極、6極、8 極、12極的整流測試反饋。耐高溫度100ºC（可升高至120ºC）使伺服電機能在更高功率輸出及反復使用中能正常工作，防止相關熱反饋設備的損壞。其堅固的結構和IP64密封等級，將使260型能完全滿足絕大多數工業環境下的性能要求。
|
260型電參數 |
|
輸入電壓 |
0º-70ºC 溫度時，4.75-28.0 VDC
0º-100ºC 溫度時，4.75-16.0 VDC
0º-120ºC 溫度和有整流信號時，4.75-5.0 VDC |
|
輸入電流 |
最大無負載電流為100 mA |
|
輸出電流 |
集電極開路輸出漏電流50 mA |
|
輸出波形 |
增量式，正交輸出，當轉軸順時針旋轉時，A通道的方波領先B通道 |
|
輸出電路 |
NPN 集電極開路，推拉輸出，差動線驅動輸出5-28 VDC （在供電電壓為5 VDC時，符合RS422標準）。 |
|
基準脈沖 |
每轉一周輸出一個脈沖且其中心與A通道中心對齊：集電極開路和推拉輸出可選與A、B信號進行門邏輯操作，信號寬度為90º。
差動線驅動可選與A信號進行門邏輯，信號寬度為180º。
（請與廠家聯系） |
|
頻率響應 |
標準200 KHz，另有300KHz 可選。 |
|
對稱性 |
180º + 18º |
|
正交相位 |
90º + 22.5º |
|
最小沿間距 |
67.5º |
|
每轉脈沖數 |
1*-189*，200，250，254，256，300，360，400，500，512，600，0720，800，840，1000，1024，1200，1220，1250，1270，1500，1800，2000，2048，2500，2540，3000，3600*，4096，5000，6000，8192，7200*，10000（有100ºC需要，請與廠家聯系） |
|
精 度 |
兩相鄰周期間相差在0.01 º（0.6 弧度分）之內（機械角度） |
|
整流信號 |
4、6、8極（僅用于5 VDC輸入，請與廠家聯系） |
|
整流精度 |
1º（機械角度） |
|
260型環境參數 |
|
操作溫度 |
低溫選擇：在5-28 VDC時，-40º 到 70ºC
標準選擇：在5-28 VDC時，0º 到 70ºC
高溫選擇：在5-16 VDC時，0º 到 100ºC
超高溫選擇：在5 VDC時，0º 到120º
（選擇高溫，請與廠家聯系，以獲得詳細信息） |
|
儲藏溫度 |
- 25ºC 到 +120 ºC |
|
濕 度 |
相對濕度98% |
|
振 動 |
10g @ 58 - 500 Hz； |
|
抗 震 |
50g @ 11ms |
|
260型機械參數 |
|
最高轉速 |
7500 轉/分 （選更高轉速，請與廠家聯系）
注：對于高溫操作，轉速在3000 轉/分以上時，轉速每升高1000轉/分，操作溫度下降5ºC。 |
|
孔 徑 |
0.250''''–0.625'''' ，5 mm–15 mm |
|
孔公差 |
–0.0000'''' / + 0.0006'''' |
|
用戶軸徑向跳動 |
最大0.007'''' |
|
用戶軸端面跳動 |
最大 ±0.030'''' |
|
起動扭矩 |
IP50 全通孔：0.50 盎司英寸
IP64 全通孔：2.5 盎司英寸
IP50 半通孔：0.30 盎司英寸
IP64 半通孔：2.0盎司英寸 |
|
轉動慣量 |
3.9×10 – 4盎司英寸秒2 |
|
最大加速度 |
1×105 弧度 / 秒2 |
|
電 纜 |
長18英寸（帶金屬箔和網形屏蔽），整流信號線采用28AWG規格，無整流信號的導線采用24AWG規格。 |
|
外 殼 |
黑色防腐漆金屬外殼 |
|
安 裝 |
溝槽式簧片安裝（標準），單臂形簧片安裝 |
|
重 量 |
3.5盎司 |
