隨著 EtherCAT 端子盒 EP1258 的推出，現在，XFC 技術也可集成在堅固的緊湊型 IP 67 外殼中，安裝在控制柜外部。XFC 端子盒以 1 納秒的高精度時間分辨率直接在設備上采集數字量輸入信號。這樣可以縮短響應時間 – 獨立于控制周期 – 采集并進一步處理高速事件，無需特殊硬件。從而改善加工質量，提高設備產能。

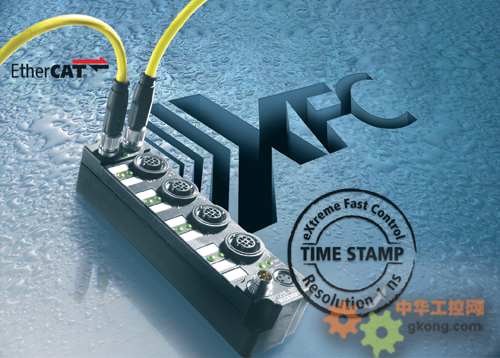

EtherCAT 端子盒 EP1258 帶時間戳功能，能夠以達到納秒級的極高分辨率采集二進制信號。
Beckhoff XFC 極速控制技術使得極快的、高精度控制結構成為可能。EtherCAT 端子盒 EP1258 支持 XFC 技術，基于時間戳方法，也就是說，給二進制輸入信號分配一個時間戳，以 1 ns 時間分辨率記錄上升下降沿變換的時間。使用這項技術，能夠精確再現隨時間變化而產生的信號特征曲線，并在 EtherCAT 系統中將其與分布式時鐘聯系起來。從設備角度上講，如果數字量輸入信號和編碼器信號都進行了并行硬接線，則可以知道數字量輸入信號狀態變化時對應的編碼器位置。可以在長 PLC 周期情況下實現納秒級的信號采集和處理。
作為一個 EtherCAT 從站，XFC 端子盒 EP1258 能夠直接集成到 100BASE-TX EtherCAT 網絡中。它具有 8 個數字量輸入，其中兩個專為帶時間戳的應用而設計。該 IP 67 模塊可選擇配備 M8 或 M12 螺紋式傳感器接口。
這種帶時間戳的 EtherCAT 端子盒可用于各種應用領域，如包裝設備、裝配和裝卸設備以及輸送設備。緊湊型 IP 67 端子盒能夠直接安裝在設備上，無需額外的控制柜，可顯著節省空間及成本。
用于高精度信號采集的基本技術：EtherCAT + XFC
帶直接 EtherCAT 接口的 EtherCAT 端子盒進一步完善了 Beckhoff I/O 系統，為用戶提供防護等級達 IP 67 的新型、高性能解決方案。有了這種尺寸僅為 126 x 30 x 26.5 mm（H x W x D）緊湊型模塊后，EtherCAT 的高性能（達 100 Mbit/s）可直達每個 IP 67 端子盒。
XFC 代表著一種速度極快且時間確定性極高的控制技術。它包括控制領域所涉及的所有硬件和軟件組件：優化的輸入和輸出組件，可以非常精確地采集信號或初始化任務；用作為超高速通訊網絡的 EtherCAT；高性能工業 PC以及連接所有系統組件的 TwinCAT 自動化軟件。XFC 包含了多種技術，除了純周期時間之外，還可提升時間精度和分辨率。在 EtherCAT 系統的系統時間（分布式時鐘）中，時間戳能夠傳遞和時間有關系的過程數據的更精確信息。 時間戳既可用于輸入（發生了何事？何時？），也可用于輸出（何時采取措施？）。它們能夠：
– 精確地進行本地?cái)?shù)字量輸入的正沿和負沿的時間測量，
– 分布式輸出信號的精確定時，獨立于控制周期，
– 時間戳數據分辨率高達 1 ns，精度 < 100 ns。
EtherCAT IP 67 端子盒（時間戳）www.beckhoff.com/EP1258
EtherCAT 端子盒 www.beckhoff.com.cn/EtherCAT-Box
XFC www.beckhoff.com/XFC
