摘要：在投影系統、會議系統、監控系統中，高清VGA信號的傳輸時常困擾工程的施工人員，主要的問題是VGA信號傳輸?shù)木嚯x稍長，圖像就出現拖尾的現象，有的工程上還會出現干擾、重影等現象，著實讓人頭疼。那種絕大部分工程都完工了，就剩下圖像質量過不了關的情況十分常見，如何徹底解決這個問題呢，優特普為您提出2種解決方案。
一、加裝“長驅”法

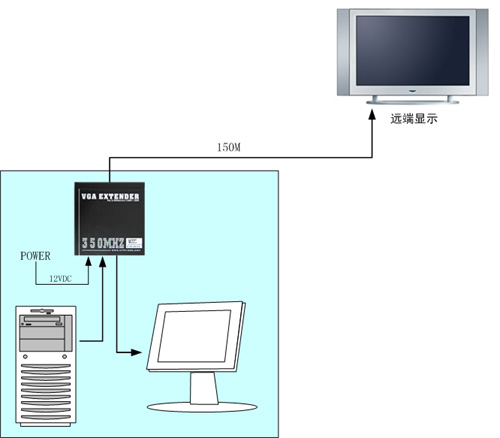

所謂“長驅”，就是長距離驅動器，或者叫信號放大器、信號延長器等等。我們可以在傳輸VGA線纜的信號發射端，或者信號接收端加裝一個“長驅”，通過這個設備來調理傳輸?shù)男盘?hào)，可以達到完美的效果。該方法的傳輸介質是VGA線或者是RGB線。如圖所示：
【產品簡介】
UTP502VE是一款具有超強驅動能力和分配功能的VGA延長器，用戶使用時先將電腦主機的VGA信號通過一根標配的高質量VGA線引接到UTP502VE的INPUT上，UTP502VE上有兩個VGA輸出口,其中一個可以接到本地顯示器上，這一路是普通分配器，最遠可達65米，另一路接到遠端150米的顯示設備上，通過調節UTP502VE上的亮度和對比度，就可以把150米遠的遠端顯示設備的圖像清晰度調整到與本地一樣的效果。
電腦主機、工控主機或者DVR輸出的普通VGA信號通過UTP502VE后，遠端顯示設備的圖像質量會有質的提高，UTP502VE可以最大程度的消除脫尾和重影現象，圖像質量最低可以到1600×1200◎60HZ，還你一個清晰的圖像畫面。UTP502VE采用高穩定性的防護電路，防雷、抗靜電、抗干擾，環境適應能力和穩定性均很強，可以在全國重點工程上使用。
二、改用雙絞線傳輸法。

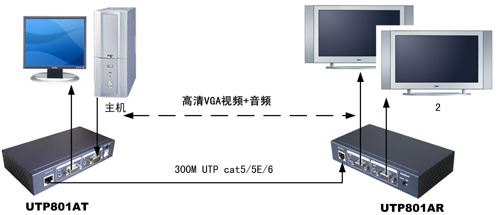

使用雙絞線VGA傳輸器來實現遠距離傳輸高清VGA信號也是當今性價比最高的方案，優特普UTP801AT+UTP801AR是一套單路雙絞線VGA傳輸器，我們可以通過這一套設備來實現高清VGA遠距離傳輸。方法如下：
該設備分為發射器和接收器，工程中我們把主機的VGA信號引接到發射器UTP801AT上，發射器上有提供一組VGA＋音頻信號給本地使用，同時發射器還將VGA信號和音頻信號通過一根超5類網線傳輸?shù)阶钸h(yuǎn)300米的地方，隨后進入接收器，接收器UTP801AR把接收到的信號轉化為VGA信號和音頻信號提供給遠端的投影機、顯示屏使用。圖像質量可以達到1024×768以上。
三、小結：
以上兩種方案都可以解決VGA信號遠距離傳輸?shù)膯栴}，同時兩者各有優劣：
1、傳輸距離：雙絞線傳輸方案強于“長驅”。
雙絞線傳輸 300米，通過加中繼器可以到600米。
“長驅” 150米
2、圖像清晰度：“長驅”優于雙絞線傳輸器。
兩者都可以支持很高的分辨率，但是雙絞線傳輸器圖像中的文字會有細微的“金邊”現象，“長驅”沒有。因此，長驅更適合使用在要求高質量圖像的專業場所，如設計院等，雙絞線傳輸器更適合使用在娛樂、廣告、多媒體等場所。
3、布線難度：雙絞線傳輸器優于“長驅”。
雙絞線傳輸器的傳輸介質就是我們常見的超5類網線，布線簡單。“長驅”使用的傳輸介質還是3＋4、3＋6、3＋9的VGA線纜，或者是RGBHV 5同軸線纜，線徑粗，不利于穿管，兩個VGA頭做起來比較費力。
4、性價比：雙絞線傳輸器優于“長驅”。
5、穩定性：“長驅”優于雙絞線傳輸器。
“長驅”就一個設備，雙絞線傳輸器有兩個設備，故障概率低一半。
因此，我們?cè)诠こ讨械降走x用哪中方案，不能一概而論，要根據實際情況來選擇，相信工程商朋友會做出自己明智的選擇。
[附]
VGA分辨率的分類：
VGA 640*480
SVGA 800*600
XGA 1024*768
SXGA 1280*1024
UXGA 1600*1200
HDTV 1920*1080
QXGA 2048*1536
|
|
|
