| 波仕光纖轉換器在變電站冗余監測中的應用 |
|
1. 用戶背景
星星公司在某區設置生產和研發基地，為了滿足星星公司的用電需求，供電公司在某區建設了一個66KV的變電站，給星星公司提供專線供電。同時星星公司委托某區下屬服務公司為其廠區電力供應提供后勤服務工作。
在66KV變電站，某供電公司已經安裝了專用電力負荷管理終端設備，該設備通過無線專用信道的方式向電力公司傳輸星星公司的用電數據。在此基礎上，星星公司及服務公司兩方均提出本地采集并顯示用電負荷管理終端設備的數據的需求。本系統的用戶因此有星星公司和服務公司兩方。
2. 組網目標
服務公司和星星公司配電房，通過工控機遠程讀取66KV變電站負荷管理終端的數據，并通過定制的軟件顯示，具體數據項見系統方案。
本地系統的兩方用戶均可以實現通訊全通道備份，保證在主用光纖鏈路發生故障的時候，用戶可以切換到備用通道。
除規定的維護時間外，系統為7*24小時不間斷系統。
3. 現場條件
66KV變電站距星星配電房1KM，已經鋪設12芯光纖，光纖兩頭均在室內。
66KV變電站距服務公司300M，預計8月初將完成光纖的鋪設，并為本地數據服務系統保留4芯，光線兩頭均在室內。
現場光纖為裸露芯線，需要通過尾線和光纖轉換器現場施工，接入到相關設備。
變電站側負荷管理終端裝置附有一個RS232本地數據輸出端口。
服務公司和星星公司各配一臺工控機，配一個RS232數據接口。
4. 組網方案

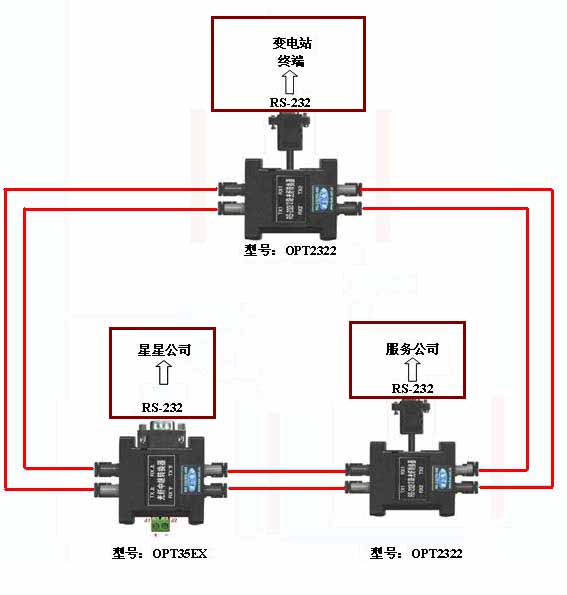

星星公司和服務公司均各有至少四路（兩對）光纖用于本地系統傳輸數據，本方案設計為星星4路光纖中的兩路（一對）接入終端，兩路與服務公司的兩路短接，服務公司的另外兩路（一對）直接接入終端。在正常情況下，星星公司通過主用鏈路與負荷管理終端進行通訊采集數據，服務公司通過與星星短接的光纖由星星的主用鏈路與終端連接采集數據。反之，在星星主用鏈路發生問題的時候，可以切換至服務公司側至終端的備用鏈路，與終端進行通訊。在兩公司短接線路發生問題的時候，又可以通過各自與終端的直接鏈路進行通訊。這樣的組網方案可以最大限度的保證及時，可靠地獲得變電站負荷管理終端的數據。
66KV變電站側：
考慮到光纖傳輸距離較長，并支持總線方式。從星星和服務公司兩地過來的數據可以以總線方式同時接入終端。終端實際和星星及服務公司光纖轉換出口均為RS232口，因此終端端需要RS232轉兩路光纖轉換器OPT2232，由于波仕光纖中繼轉換器OPT35EX支持多機通信，星星公司和服務公司兩側出口的光纖信號可以通過2路光纖到一路RS232轉換器(OPT2232)合并接入終端側RS232口。
星星公司配電房側：
室內光纖出口接光纖轉換器，主用鏈路光纖轉換為RS232后，接入星星公司的本地系統主機；短接鏈路光纖轉換為網口后，接入星星公司的本地系統主機。
服務公司機房：
室內光纖出口接光纖轉換器，備用鏈路光纖轉換為RS232后，接入服務公司的本地系統主機；短接鏈路光纖轉換為網口后，接入服務公司的本地系統主機。
