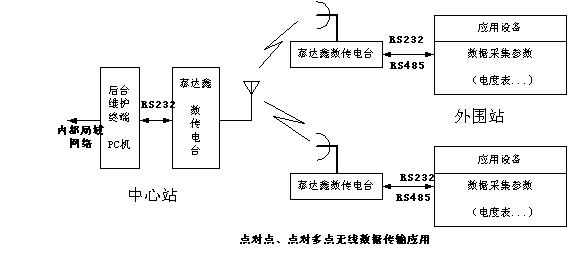

系統是由一個計算機管理中心站和2個外圍終端站組成。中心站使用泰達鑫數傳電臺；在距離中心站10Km范圍內的外圍監測站點的泰達鑫數傳電臺，使用不同增益的天線；系統在巡檢的工作狀態下，通過管理軟件（或組態軟件）設置相應的巡檢時間而對監控站點實現監視、控制。巡檢的工作過程如下：



·巡檢：計算機管理站按照一定時間（由監控管理軟件設置）依次向系統內各個監測站發出主控信號；并監視各外圍站發回的輸油管道兩端的壓力、流量、溫度數據，便于主控室調度指揮。系統內采用深圳泰達鑫通信技術公司生產的頻點為230MHz（用戶選擇頻點）、功率為5W或25W的半雙工無線數傳電臺遙測、遙控。所有收、發信機的收、發狀態均處在各自的單片機或PLC(可編程控制單元)控制之下。通常所有監測站的收、發信機均處在接收狀態。計算機管理中心站開始運行后，首先向1#站以廣播方式發出主控指令，然后中心站返回到接收狀態，1#站的接收部分收到該指令后，通過PLC(可編程控制單元)解出與1#相一致的地址碼，控制信號去控制5W或25W泰達鑫無線數傳電臺的地址碼和控制信號，使得1#回傳相應的從站信息到中心站的監控系統，或去控制1＃從站的開啟、停止。同樣如需取樣1#從站的相關信息參數，中心站的控制信號立即打開模塊發射部分，將1#站所采集的電流、電壓數據流同地址碼一起發送到中心站，然后1#返回接收狀態；管理中心站收到1#站的數據后，經過處理，在計算機的顯示屏上顯示出來，同時將數據儲存起來。接著，管理中心站便依次以廣播方式向2#站發出指令，同時接收、處理發回的各種數據。

當巡檢工作結束后，若發現某一終端站未向管理站發回遙測數據，則管理站會自動向該站發出指令；若依然沒有信息返回，則管理站即判斷該站已發生故障，同時發出告警信號立即處理。



·告警：在系統的運行中，若某一（或幾處）實時采集的數據有突變，即發生有缺相、過流、過壓保護、過熱等現象時，采集終端站先檢測管理站是否空閑。若管理站空閑，采集終端站立即向管理站傳送告警信息，管理站的計算機界面立即彈出故障顯示，且發出停止工作命令和告警聲
