公司簡介：
深圳市億維自動化技術有限公司成立于2004年，是一家工業自動化及過程自動化領域領先的技術與服務提供者，也是成長最為迅速的控制系統制造廠商，集自主研發，生產銷售及服務為一體的高新技術型企業。公司擁有舒適的辦公環境、學術交流中心，深圳制造與S7-200\S7-300 PLC及軟件完全兼容的UniMAT產品，品牌具有全套產品自主知識產權。公司致力于工業企業自動化和信息化建設，依托強大的技術研發隊伍，組合行業專業知識，開發核心軟件和控制技術，提供面向冶金、能源、化工、煙草、造紙、機械制造等行業的自動化和信息化成套解決方案，是深圳市政府認定的高新技術企業。作為一家以技術驅動型合資廠商，億維更加關注技術核心產品應用和服務的不斷超越，力求將完美的解決方案體驗提供給眾多用戶，億維將不斷持續提升核心競爭力，發展成為PLC自控行業的領導者。
設備介紹：
該模溫機是協助一OEM客戶開發的，用于配合注塑機運行。最開始OEM客戶采用傳統的電器設備控制方式做了一臺樣機，根據系統要求，控制水泵、水閥及一些報警顯示需要相應的一系列開關和指示燈，還需大量各種繼電器，接線也非常麻煩。樣機的調試及試用結果并不理想，于是決定采用PLC來實現設備的運行控制。很明顯，在能達到系統控制要求的情況下，客戶優先選擇了價格便宜的西門子224CPU加上UniMAT的4TC模塊和16DO模塊來實現控制。
控制要求：
1. 根據路溫度反饋或設定的時間控制熱水或冷水的排送。
2. 控制流程分為手動控制和自動控制兩種方式，兩種控制方式不能同時進行，所有動作必須在水泵啟動的情況下完成。
3. 通過觸摸屏監視和控制設備的運行情況，有報警顯示。
4. 要求能保存幾組設定好的各時間、溫度參數，并能讀取直接用。
地址分配表：
|
Q0.0 |
蜂鳴器 |
Q0.1 |
信號輸出 |
|
Q2.0 |
加熱泵 |
Q2.1 |
加熱出 |
|
Q2.2 |
加熱入 |
Q2.3 |
加熱自循環 |
|
Q2.4 |
排熱水 |
Q2.5 |
推熱水 |
|
Q2.6 |
吹氣 |
Q3.0 |
冷卻泵 |
|
Q3.1 |
冷卻出 |
Q3.2 |
泄氣 |
|
Q3.3 |
冷卻入 |
Q3.4 |
冷卻自循環 |
|
Q3.5 |
排冷水 |
I0.0 |
逆相 |
|
I0.1 |
水壓 |
I0.2 |
氣壓 |
|
I0.3 |
熱泵過載 |
I0.4 |
冷泵過載 |
|
I0.5 |
注塑機信號 |
AIW0 |
循環水入 |
|
AIW2 |
循環水出 |
AIW4 |
模具溫度 |

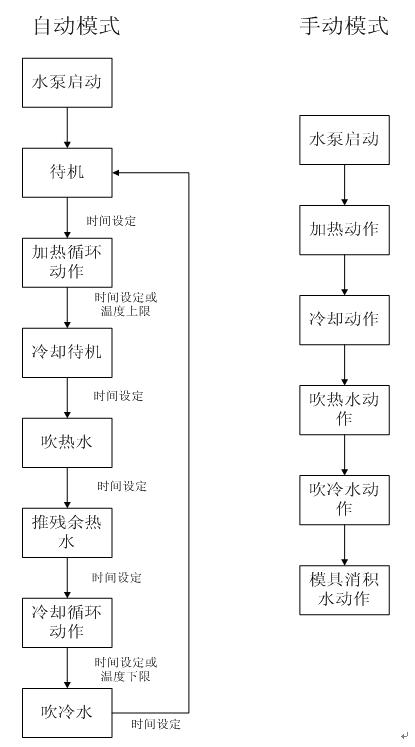

控制流程圖：

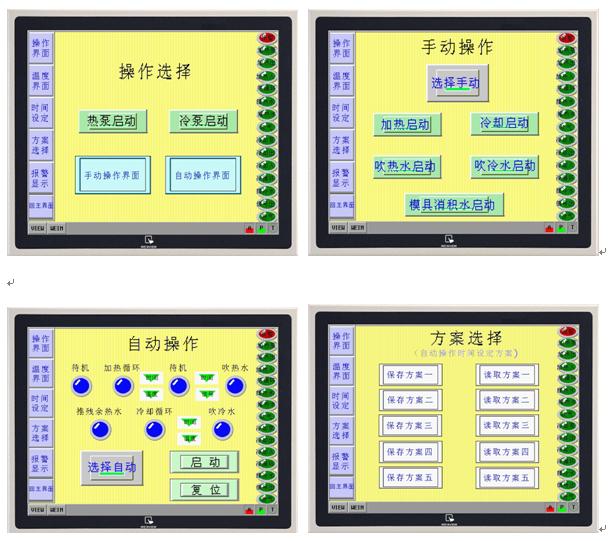

觸摸屏主要界面：
總結：
采用西門子PLC作該設備的核心部分，不僅編程控制簡單、布線簡單，維護也很方便，在西門子CPU的基礎上使用UniMAT的擴展模塊，不但保證了控制的穩定，更節省了成本。
|
