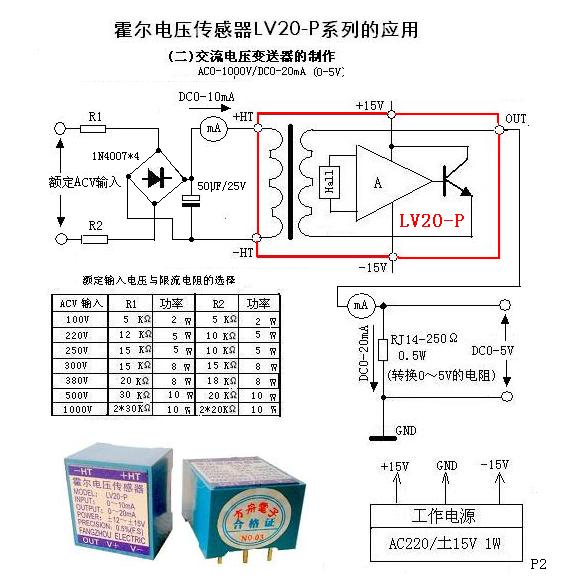

交流電壓輸入/隔離直流輸出的解決方案

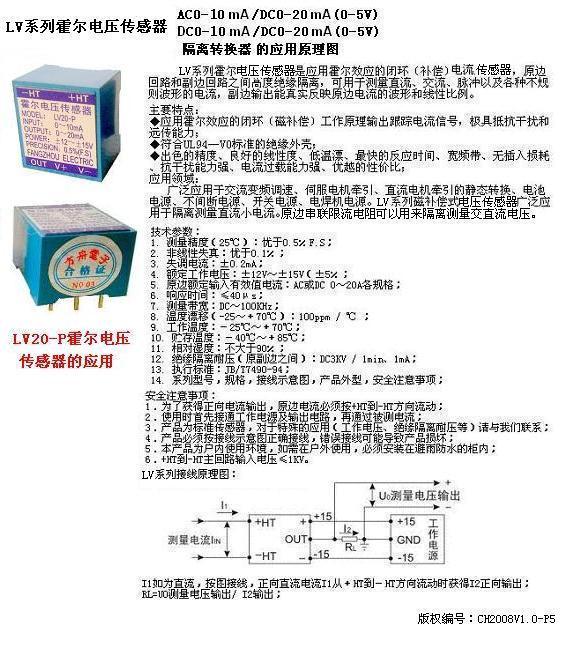

LV系列霍爾電壓傳感器是應用霍爾效應的閉環（補償）電壓傳感器，原邊回路和副邊回路之間高度絕緣隔離，可用于測量直流、交流、脈沖以及各種不規則波形的電流，副邊輸出能真實反映原邊電流的波形和線性比例。

主要特點：

◆應用霍爾效應的閉環（磁補償）工作原理輸出跟蹤電流信號，極具抵抗干擾和遠傳能力；

◆符合UL94—V0標準的絕緣外殼；

◆出色的精度、良好的線性度、低溫漂、最快的反應時間、寬頻帶、無插入損耗、抗干擾能力強、電流過載能力強、優越的性價比；

應用領域：

  廣泛應用于交流變頻調速、伺服電機牽引、直流電機牽引的靜態轉換、電池電源、不間斷電源、開關電源、電焊機電源。FV系列磁補償式電流變送器廣泛應用于隔離測量直流小電流。

技術參數：

  1. 測量精度（25℃）：優于0.5％F.S；

  2. 非線性失真：優于0.1％；

  3. 失調電流：±0.2mA；

  4. 額定工作電壓：±12V～±15V（±5％；

  5. 原邊額定輸入有效值電流：AC或DC 0～20A各規格；

  6. 響應時間：≤40μs；

  7. 測量帶寬：DC～100KHz；

  8. 溫度漂移（-25～＋70℃）：100ppm / ℃ ；

  9. 工作溫度：－25℃～＋70℃；

  10. 貯存溫度：－40℃～＋85℃；

  11. 相對濕度：不大于90％；

  12. 絕緣隔離耐壓（原副邊之間）：DC3KV / 1min、1mA；

  13. 執行標準：JB/T7490-94；

  14. 系列型號，規格，接線示意圖，產品外型，安全注意事項；

安全注意事項：

1．為了獲得正向電流輸出，原邊電流必須按+HT到-HT方向流動；

2．使用時首先接通工作電源及輸出電路，再通過被測電流；

3．產品為標準傳感器，對于特殊的應用（工作電壓、絕緣隔離耐壓等）請與我們聯系；

4．產品必須按接線示意圖正確接線，錯誤接線可能導致產品損壞；

5．本產品為戶內使用環境，如需在戶外使用，必須安裝在避雨防水的柜內；

6．+HT到-HT主回路輸入電壓≤1KV。

型號與規格：

訂貨舉例：LV25-P、LV20-P
