充氣式電容器說明
一、產品性能
▲優良的自愈性能：采用新型金屬化pp膜制作；
▲無污染、環保可靠：干式結構設計，無任何液體漏出污染環境；
▲重量輕、安裝方便：不填充任何油和蠟，充入氮?dú)猓亓繙p輕20%左右；
▲安全可靠：內裝壓力保護裝置和放電電阻，對人身及設備起到保護作用。
二、技術指標
▲ 額定電壓 100-1000V
▲ 額定頻率 50Hz 或 60Hz
▲ 額定容量 4-60 kvar
▲ 電容偏差 ±5%
▲ 損耗角正切值 tg 5英0.0010 (額定電壓下，50Hz, 20°C時）
▲ 海拔高度 在2000米的戶內
▲ 溫度類別 -25/C
▲ 出廠耐壓 端子間交流試驗電壓：2.15Un，歷時2s 端子與外殼間交流試驗電壓：3000V或2U,,+2000V取較高者，歷時10s
▲ 過載能力 允許過電壓：1.10Un，每24h中不超過8h (系統電壓調整和波動） 允許過電流：1.30ln
▲放電電阻 電容器內置放電電阻，在斷電3分鐘后端子間剩余電壓降到75V或更低。
注：1.當產生諧波的設備功率和工廠的功率總和的比率超過15%的時候，我們推薦采用串入電抗器補償來抑制諧波的方式。
2.濾波電容器需要用戶提供濾波裝置參數才能進行產品設計。
三、產品特點
▲電容器的主要材料采用的是鋅鋁復合金屬化聚丙烯膜，具有自愈性能。
▲自主研發的一項專利產品——干式充氣型電容器，體積小，重量輕，安裝方便。
▲電容器內不填充石蠟和油，充入惰性氣體-氮?dú)猓粫?huì)有漏油的問題，更不可能因漏油污染環境。當電容器失效時不會有可燃液體外泄，避免事故擴大的可能。
▲內置過壓力保護器件，當某種原因造成電容器內部介質擊穿時，可以使電容器退出運行。
▲內裝放電電阻，電容器斷開電源3分鐘后能使電容器端子間剩余電壓降至75V以下。
▲電容器外殼采用的是附膜鍍錫板，比噴漆外殼美觀，而且外殼不需要進行噴漆處理，對環境無污染影響。
▲環保產品。從生產過程、使用過程及最終廢棄處理來綜合考慮，各項環境評價均優于常規浸油、石蠟的環氧灌封的電容器。
▲干式充氣型電容器的重量是浸油和石蠟產品的2/3，是環氧澆注型的1/2，大大減輕了運輸行業的壓力。

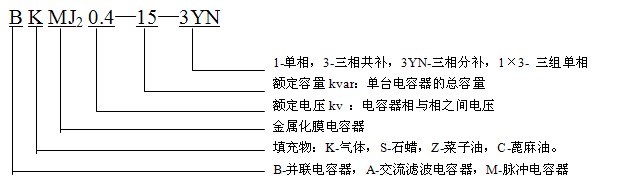

型號說明
