通常情況下，我們只能進行信號源與示波器之間的單向通信，即將信號源產生的波形信號發送到示波器上，然后通過示波器觀察和分析波形。有沒有一種方法可以實現逆向通信？即將示波器上顯示的波形發送給信號源并保存下來，以備下次調出。
筆者近日通過使用發現，SIGLENT公司的Easyall軟件可很好地實現示波器與電源、信號源等儀器通信互連，共享數據。
那么如何實現示波器、信號源、電源的數據共享？
打開Easyall軟件，會提示選擇設備：示波器，信號源，電源。選擇相應的設備，進入如圖對應的軟件界面。
下面介紹下如何通過Easyall從示波器導入波形，再發送到信號源，然后從示波器讀出的過程。

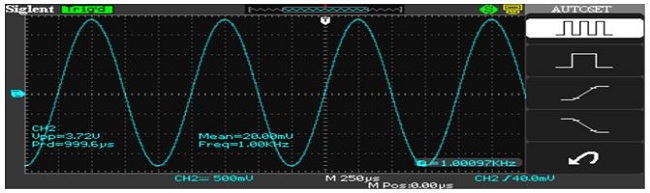

1、連接示波器，從Easyscope界面讀取了一個1kHz,4Vpp的正弦波

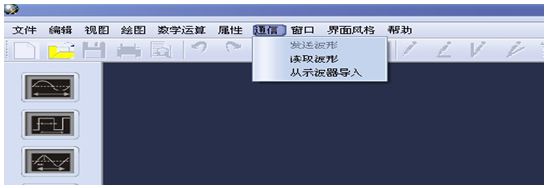

2、打開Easywave界面，點擊通信-從示波器導入

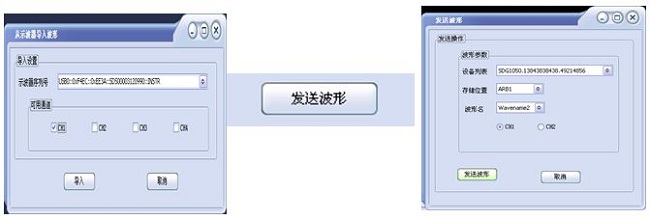

3、選擇通道，點擊“導入”，導入示波器波形，連接信號源，點擊“發送波形”，并選擇存儲位置

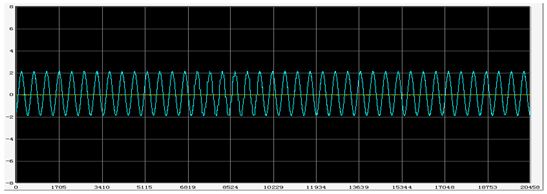

4、在信號源上操作：save /recall讀取剛才存儲的位置1的波形，然后在Easyswave界面上讀取，得到以下的波形
5、連接示波器，用EasyscopeX軟件讀取剛才在信號源存儲的波形，形成了一個循環
下面演示下如何將電源與示波器和信號源實現通信和數據共享。

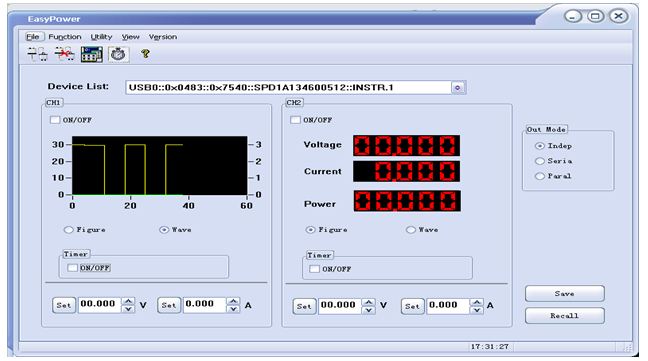

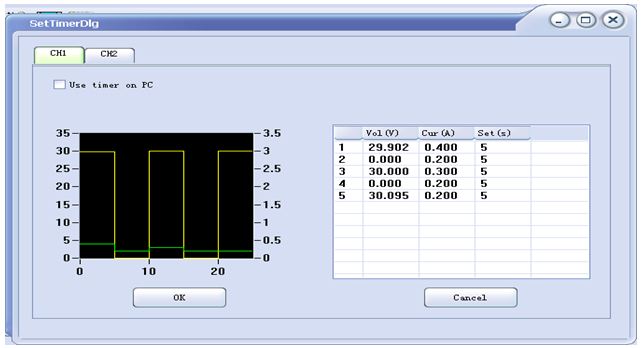

1、在Easypower界面的定時器功能編輯一段約30Vpp，周期為10S的電壓變化波形
2、打開定時器功能，并輸出此波形

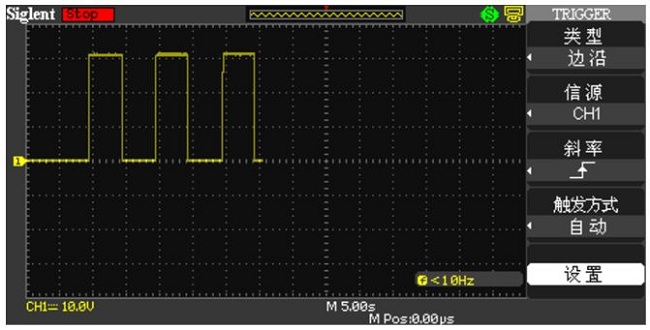

3、將電源CH1連接示波器，在Easyscope軟件上看到剛才的波形圖像

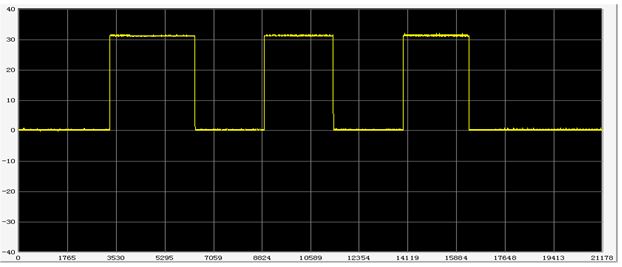

4、打開Easywave，重復前面講的通過Easywave從示波器導入波形，再發送到信號源，然后從示波器讀出的過程，依然可以得到以下波形
這樣，我們就實現了示波器、信號源和電源三者之間的通信互連以及數據共享。
|
