概述
Modbus 協議是應用于電子控制器上的一種通用語言。通過此協議，控制器相互之間、控制器經由網絡（例如以太網）和其它設備之間可以通信。它已經成為一通用工業標準。有了它，不同廠商生產的控制設備可以連成工業網絡，進行集中監控。然而，Modbus協議在串口和以太網之間運行是非常困難的，這就需要一個通訊的網關作為二者的橋梁來幫助整合他們。
網關支持一個以太網和RS-232/422/485 口來連接各種類型的支持 Modbus協議的設備。通過Modbus/TCP 和 Modbus /ASCII/RTU 協議轉換, 帶有以太網的 PLC可以使用 RS-232/422/485 接口來實現與儀器的無縫通訊。

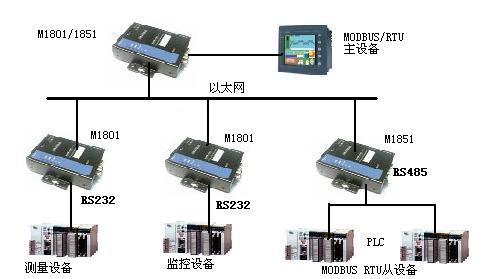

組網方案一:
組網方案說明:
傳統的支持MODBUS協議的串口設備都可以通過RS-232或者RS-485進行通訊,而RS-485網絡限制了最多只能有32個MODBUS設備,并且傳輸距離最多只能有1.2KM。通過MODBUS通訊網關，就可以通過以太網將所有的MODBUS串口設備連接起來，從而將單一的MODBUS網絡擴展到TCP/IP網絡所能到達的地方。
組網圖為：

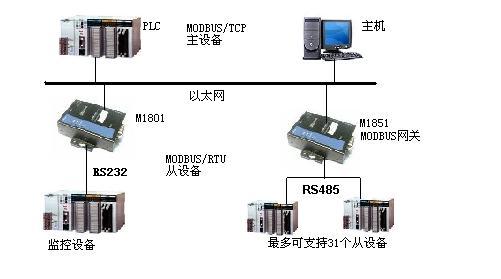

組網方案二：
組網方案說明：
主設備是支持以太網接口，并且采用MODBUS/TCP主模式。通過網關來連接分散在各處的MODBUS串口從設備，從而達到數據采集和控制的目的。（RS-232/RS-422模式下，一個網關可連接一個串口設備。RS-485模式下，一個網關最多可以支持31個串口設備）
組網圖為：

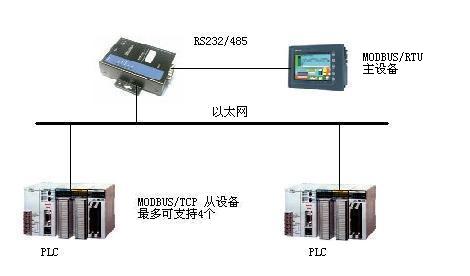

組網方案三：
組網方案說明：
主設備采用串口通訊，從設備具有以太網接口，并且運行在MODBUS/TCP從模式下。網關通過以太網連接串口主設備和MODBUS/TCP從設備，一個最多支持4個MODBUS/TCP從設備。
組網圖為：
|
