總線拓撲結構可以分為星型拓撲結構，樹形拓撲結構，總線型拓撲結構還有環形拓撲結構，按照485總線的標準布線規范，485總線布線只能按照總線型拓撲結構進行布線，但是現場環境復雜多變，為了485線路能夠穩定運行，可能需要其他的拓撲結構，利用相應的設備，485總線是可以有其他的拓撲結構的。下面我們介紹一下相關的拓撲結構形式以及他們是怎樣實現的。

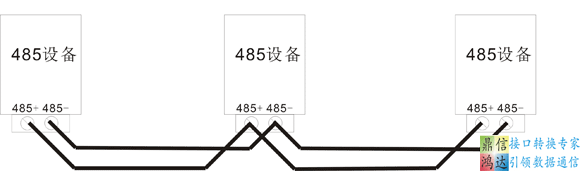

總線型拓撲結構：總線型拓撲結構是485總線布線的標準敷設方式，其主控設備與多個從控形成手牽手的菊花鏈連接方式，即：假設整個485總線上有A,B,C,D,E多個設備，其接線方式是，將A的485+接到B的485+接口上，再從B的485+上面再引一條線接到C的485+上面，以此類推，一直接到E的485+接口上面，485-的接線方式和485+的接線方式類似，相關情況可以參考下面的圖示：
星型拓撲結構：星型拓撲結構是485總線使用得比較多的接線方式，由于485總線上的設備相對比較分散，而且主控設備一般作為主控室大多都位于中心位置，星型拓撲結構是很多施工方選擇的接線方式，星型拓撲結構必須要借助485集線器才可以做到，相關情況可以參考下面的圖示：

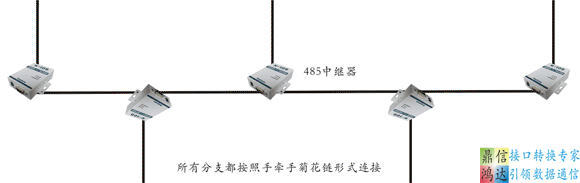

樹形拓撲結構：其實總線型拓撲結構就是一種特殊的樹形拓撲結構，只不過總線型拓撲結構的分支距離幾近于零，而485總線在通信時，如果有分支并且超過一定距離的話，就會形成信號反射，從而導致485信號相互干擾，導致信號變弱甚至于出錯，導致整個系統通信質量大大下降，將485中繼器接在分支上，將分支與主干線相互隔離，使其沒有信號反射問題，從而可以使得485總線可以實現樹形拓撲結構,相關情況可以參考下面圖示：
環形拓撲結構：485總線一般情況下都不會用到環形拓撲結構，如果要敷設成環形拓撲結構，485總線的通信方式必須是四線全雙工485通信模式，只有在全雙工通信模式下，才可以有環形拓撲結構。
|
