為智能分析變電站配置描述語言SCL的語法結構和層次型對象模型，高效率地生成智能設備的SCL文件，在此基礎上博凡電力針對各廠家IEC61850規約轉換研發了iedSCL配置工具。

    iedSCL配置工具不僅能夠全面建立各種規范的ICD文件，而且還具備自動檢測裝置設備是否符合一致性模型規范，因公司與KEMA公司的深度技術交流和合作，在產品研發和革新上取得了重大突破，目前iedSCL配置工具已經兼容KEMA靜態模型檢測功能。

（博凡電力靜態模型一致性檢測功能）



    該配置工具的工程實施流程完全符合IEC61850規范，是一種通用型變電站系統配置工具和智能設備裝置建模工具，合二為一的完美組態工具。能為眾多廠家提供方便快捷的IEC61850規約轉換建模和測點映射工作，無需研發人員掌握全面的IEC61850體系知識，也能為廠家后續提供方便的測點修改和配置功能,最終做到十分鐘內完成建模,一分鐘內完成測點映射。

IEC61850已被我國等同采納為國家電力行業標準DL／T860。該標準將成為新變電站建設和舊變電站改造的重要依據。與以往的變電站通信標準相比，IEC61850具有明顯的技術特征，如功能分層的變電站結構，應用面向對象的建模技術，變電站配置語言(Substation Configuration Language，SCL)的制定，抽象通信服務接口ASCI的使用等。其中，使用變電站配置語言對系統及設備進行統一配置，可以方便地描述變電站內設備的基本功能和可訪問的信息模型，以及整個系統的組織結構和功能分布，為變電站內通信的實現做好基礎性一環，對于系統互操作的實現具有重要意義。



       SCL是以可擴展標記語言為基礎制定的。XML是由萬維網組織發布的一種語言標準，是一種跨平臺的依賴于內容的技術，是處理結構化文檔的有力工具。XML語言可以很方便地描述具有分層結構且采用面向對象技術構建的變電站模型。XML的語法類似HTML(超文本標記語言，目前大多數網頁的源文件都是這一格式)，用標簽來描述數據。IEC61850部分采用XML的Schema協議，制定了八個模式文件(Schema文件)對XML進行規范，使之成為有效的SCL文件，因而本質上講，SCL就是一系列Schema文件約束下的XML文件。目前，博凡電力研發的iedSCL組態工具能夠自動檢測ICD是否符合Schema規范。

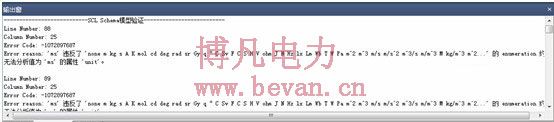

（博凡電力Schema約束條件檢測）

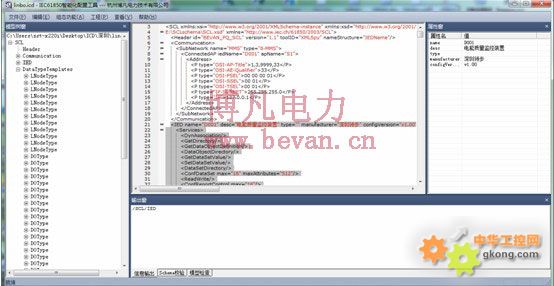

（博凡電力iedSCL組態工具主界面）

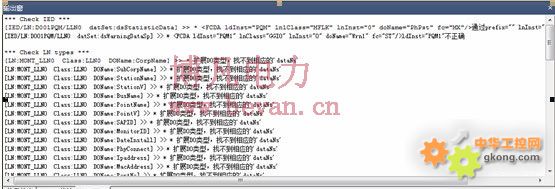

（博凡電力靜態模型一致性檢測）

    該檢測工具已與中國電科院，東北電科院，重慶電科院，華北電力大學等單位合作。博凡電力IEC61850組態配置工具支持完成IEC61850一致性測試要求規定的各項測試。(包含對IEC61850-4，IEC61850-5，IEC61850-6，IEC61850-7，IEC61850-8，IEC61850-9，IEC61850-10的各項要求的測試）
