我們平常說的配方指的是幾種原料間的配比關系，比如藥方，營養配方等等。紫金橋系統中的配方不僅僅指原料間的配比關系，它還包括溫度壓力等因素。從實質上來說，紫金橋系統中的配方，就是把一組變量依照不同的配方名和一組組的數值對應起來，當在腳本中加載不同的配方時，利用對應的數值給變量賦值的過程。

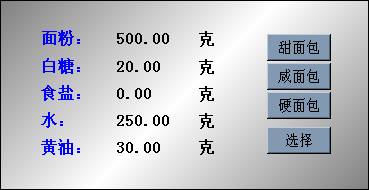

我們通過一個簡單的小例子來說明配方的使用過程，小例子如下圖所示：

當我們點擊“甜面包”、“咸面包”或“硬面包”按鈕時，左側的面粉、白糖等等就切換到了的相應的值。當我們點擊“選擇”按鈕時，會彈出如下所示的配方選擇對話框，如果我們選擇了對應的配方后，點擊“確定”按鈕，那么右側的各種原料的配比也切換到了相應的值。

步驟一、定義實時數據庫點

我們首先定義幾個數據庫點來保存各種原料的配比。把導航器切換到數據庫頁，雙擊點組態啟動點組態管理程序，使用點組態管理程序創建幾個數據庫點，如下所示：

點名	點說明	類型
Butter	黃油	模擬IO點
Flour	面粉	模擬IO點
Salt	食鹽	模擬IO點
Suger	白糖	模擬IO點
Water	水	模擬IO點

步驟二、創建配方

把導航器切換到畫面頁，在“自定義/配方”項上點擊鼠標右鍵，選擇右鍵菜單“創建”項，創建一個新的配方。展開配方，在新創建的配方上點擊右鍵，選擇“名稱”給此配方另起一個新的名稱，在這里我們起名為Re。雙擊配方Re彈出配方編輯對話框，在此對話框中做如下的設置：
