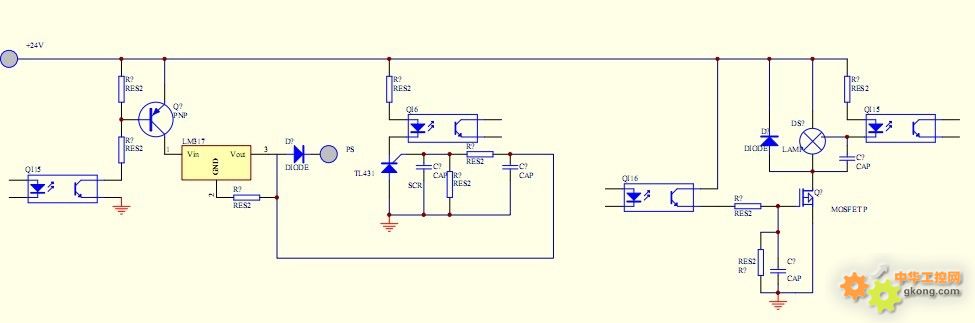

上電后 由CPU92腳來的信號使光耦QI8導通 三極管導通 經LM317一路恒流輸出 另一路電阻分壓 加到TL431的參考極 光耦QI16導通 信號輸出到CPU 5腳

光耦QI16接收CPU信號 場效應管導通 風扇運轉  光耦QI15檢查風扇脈沖信號 輸出到CPU

報警24V短路故障

 1;先測量PC端子 有沒有24V電電壓 若沒有則短接QI8 3.4腳 若PC端子還沒有電壓 則檢查 三極管跟LM317

2;測量PC端子有24V電壓 則短接光耦QI6的3.4腳  檢查TL431 跟電阻

報風扇故障

1；檢查風扇是否運轉 風扇是否有電壓  若無電壓 則短接QI6的3.4腳 或者短接場效應管的D.S極

2；若風扇運轉正常 則檢查三線風扇有沒有電壓輸出 或者短接QI15 的3.4 腳
