【需求分析】

    油罐車在排出罐內液體的過程中，液體水平面會隨時間而下降，當下降到一定液位（液體水平面據油罐底部的高度）時，應停止排出液體，防止液位過低造成車內設備損壞。以前由人工周期性目測檢查，現在本方案采取無線測量方法，自動進行周期性的精確測量，供中控系統顯示與告警之用。
    油罐車液位信息采取無線網絡方式傳輸，避免布線的麻煩，又確保液位測量節點良好的移動性，適合油罐車車載測量的特點。
    系統規模：至少支持15個液位測量節點，1個數據匯聚節點；系統范圍：無線工作范圍100米以內；工作周期：液位測量節點每5秒向數據匯聚節點發送一次液位信息；工作時間：液位測量節點電池供電，不更換電池的正常工作時間不少于1周。

【系統結構設計】

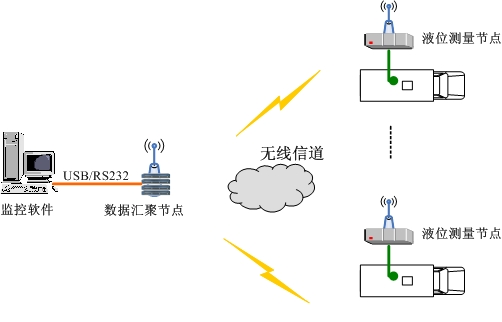

    武漢風河科技有限公司開發的油罐車液位無線測量系統由液位測量節點與數據匯聚節點組成，采取星型網絡結構，示意圖如下：

【液位測量節點】

    液位測量節點由水壓傳感器和無線傳輸模塊組成，傳感器沉入油罐底部，中間由線纜與無線傳輸模塊相連。為了便于測量安放，無線傳輸模塊帶有磁鐵，可以方便的吸附于油罐外殼上。

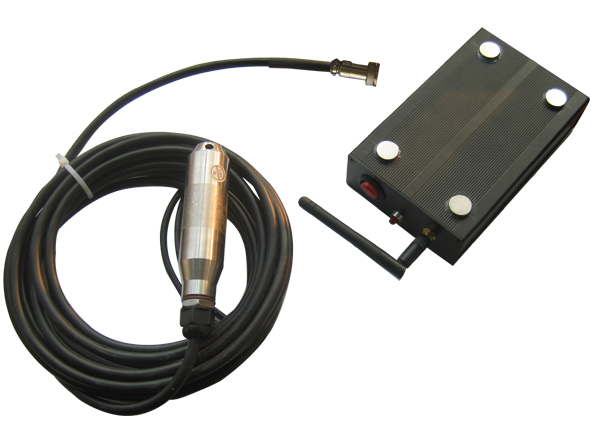

【液位測量節點實物圖】

【數據匯聚節點】

    數據匯聚節點接收來自液位測量節點的周期性數據，區分源節點、組織數據協議，并通過串口發送給PC機軟件。

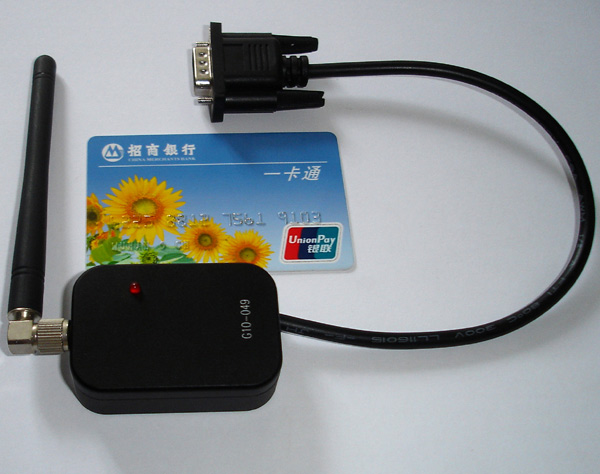

【數據匯聚節點實物圖】

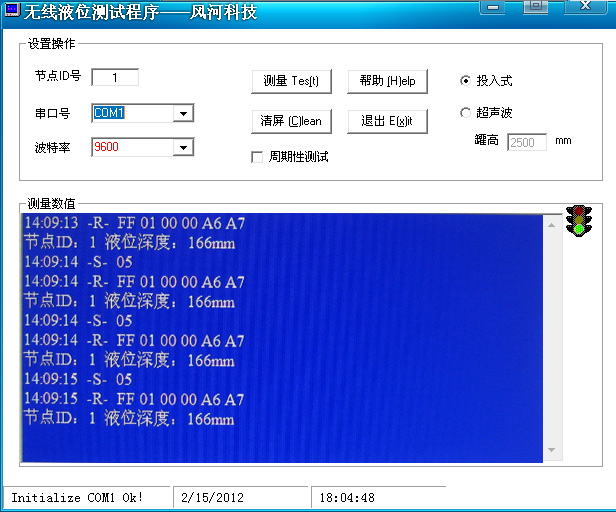

【測試程序界面】
