一、前言
泡沫切割機主要用于泡沫材料的切割，可將硬質泡沫塑料切割成方形、長方形、條形等。它具有切割效率高，切割尺寸準確、精度高等優點。并且能夠?qū)崿F(xiàn)水平、垂直和塊狀的三向切割。

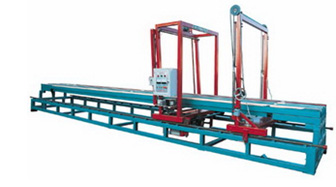

泡沫切割機
二、泡沫切割機的基本工作原理
泡沫切割機由兩個部分組成：金屬絲加熱設備以及工作臺橫向前進后退設備。工作時通過給金屬絲加熱配合工作臺的緩慢前進可以將整塊長方體狀的泡沫體切割成單層較薄的泡沫長條半成品。
具體的原理圖如下：

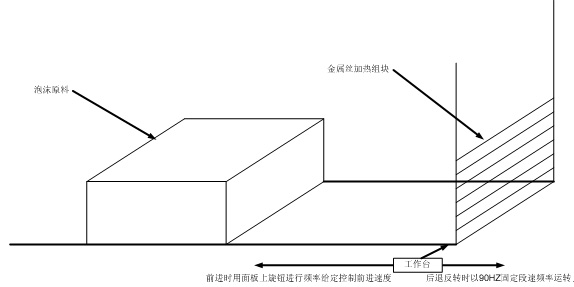

泡沫切割機工作原理圖（一）

一般工作流程：
開機啟動，同時開啟加熱金屬絲電路。當開關撥向“前進”時，金屬絲預熱完成機臺以面板旋鈕所設置的頻率開始緩慢正向移動。金屬絲接觸原材料后可調節面板上的電位器來放慢前進速度以更好，前進頻率一般在30HZ至50HZ。當機臺上原料完成切割后工作臺停止并將開關撥向“后退”此時工作臺的行程電機以固定的速度做反轉運行，帶動工作臺退回到原點位置電機停轉，整個設備的一般工作流程結束。

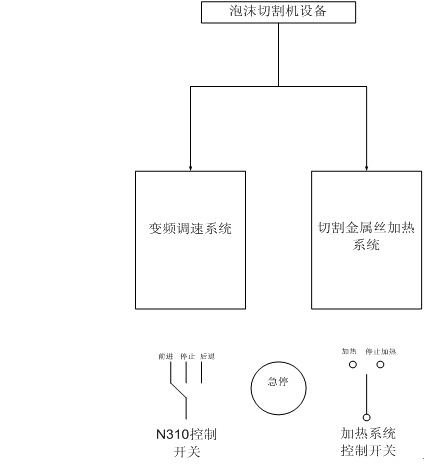

泡沫切割機系統構成如下：

三、N310變頻器在泡沫切割機上的應用
N310變頻器外部端子控制電機的正反轉：正轉能夠根據面板上的電位器調節頻率；反轉時用段速SP1頻率為90HZ反轉后退回到原點位置。接線將FWD通過開關接至前進信號線，將REV與SP1短接再通過一個開關接至后退信號線。

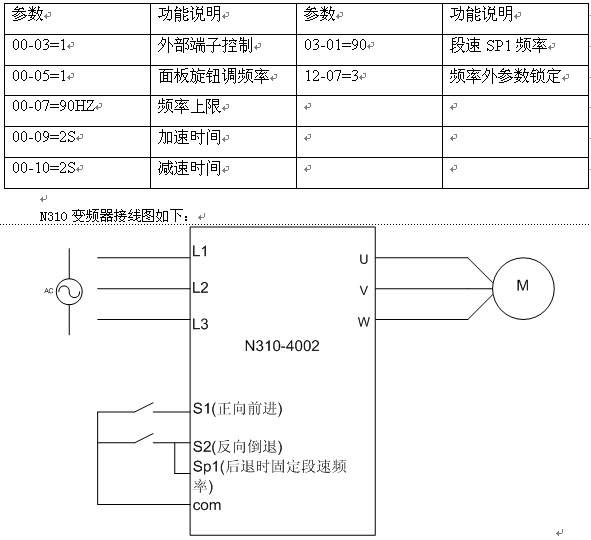

N310變頻器設置參數為：00-09=2S（加速時間）、00-10=2s（減速時間）、00-07=90HZ（上限頻率）、00-03=1（外部端子控制電機主轉）、00-05=1（面板電位器作正轉時頻率設定）、03-01=90HZ（段速SP1頻率作為后退時固定頻率）,最后再將頻率以外的輸入鎖定不可寫入 12-07=3.

四、結束語
    臺安N310變頻器在泡沫切割機上應用，運動平穩、調速范圍大、能實現0-4m/min無級調速、精度高。N310能較好的滿足慢速切割和快速退刀的要求。
