GMR生物傳感器的原理及研究
關鍵字：GMR 生物傳感器 電阻率
1 引言
1988年，在法國巴黎大學物理系Fert教授科研組工作的巴西學者M.N.Baibich研究Fe/Cr磁性超晶格薄膜的電子輸運性質時發現了巨磁阻(GMR)效應，即材料的電阻率隨著材料磁化狀態的變化而呈現顯著改變的現象。
這一發現引起了許多國家科學家的關注，巨磁電阻效應及其材料的基礎研究和應用研究迅速成為人們關注的熱點自此以后，10多年來，巨磁電阻效應的研究發展非常迅速，并且基礎研究和應用研究幾乎齊頭并進，已成為基礎研究快速轉化為商業應用的國際典范目前，GMR材料已在磁傳感器、計算機讀出磁頭、磁隨機存取存儲器等領域得到商業化應用。
利用GMR材料制作的傳感器稱作巨磁阻傳感器，它具有靈敏度高、探測范圍寬、抗惡劣環境等優點，可利用半導體曝光和刻蝕工藝，使該元件集成化、小型化，其性價比遠遠優于其他幾種磁場傳感器本文綜述一種將GMR傳感器和生物技術相結合的新型傳感器——GMR生物傳感器該傳感器應用于生物檢測領域，是一種對磁標記的生物樣本進行檢測的傳感器，由免疫磁性微球(IMB)、高磁靈敏度的GMR傳感器以及相關讀出電路三部分構成。
2 免疫磁性微球
1979年，John Ugelstad等人成功地制備了一種均勻性和粒度適宜的聚苯乙烯微球，將其磁化并與抗體連接后，即成為一種分離細胞效果極佳的免疫磁標記——dynabeads從此，免疫磁標記得到廣泛應用，并引發了生物分離技術上的一次革命免疫磁標記的特點主要有分離速度快、效率高、可重復性好、操作簡單、不需要昂貴的儀器設備、不影響被分離細胞或其他生物材料的生物學性狀和功能。
免疫磁性微球，或稱免疫磁標記，是表面結合有單克隆抗體的磁性微球，是近年來國內外研究比較熱門的一種新的免疫學技術它以免疫學為基礎，滲透到病理、生理、藥理、微生物、生化及分子遺傳學等各個領域，其應用口益廣泛，尤其在免疫學檢測、細胞分離、蛋白質純化等方面取得巨大的進展現在國外已經有多家公司專門生產磁標記產品，如比較著名的Dynal，Nanomag，Micromer公司等國內生產該方面產品的公司有寧波新芝生物科技股份有限公司、杭州聯科生物技術有限公司、深圳納微生物科技有限公司等圖1是一些免疫磁標記的磁化曲線，其中，Dynal公司的M-280是目前最常用于GMR生物傳感器檢測的免疫磁標記，直徑2.8μm，具有超順磁性。
免疫磁標記技術的基本原理如下：免疫磁標記既可結合活性蛋白質(抗體)，又可被磁鐵所吸引，經過一定處理后，可將抗體結合在磁標記上，使之成為抗體的載體，磁標記上抗體與特異性抗原物質結合后，則形成抗原-抗體-磁標記免疫復合物免疫磁標記的功能基團主要與蛋白質結合，但是借助親和素-生物素系統，還能使免疫磁標記與非蛋白質結合，如各種DNA，RNA分子等.從而使免疫磁標記發揮更大作用。
3 高靈敏度的GMR傳感器
目前，由實驗和理論研究所得出具有GMR效應的磁有序材料主要有四種類型：多層膜結構、自旋閥結構、磁性合金顆粒結構以及顆粒-薄膜復合結構四種結構各有特點，而GMR生物傳感器大多采用多層膜結構或自旋閥結構。

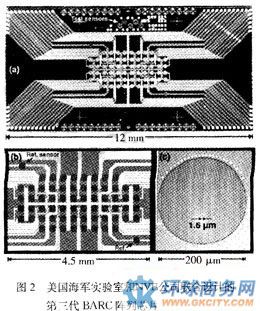

美國海軍實驗室于1998年率先提出利用GMR效應和免疫磁標記實現GMR牛物傳感器的設想他們通過測量DNA、抗原-抗體、施體和受體等的實驗，證明了其原理的可行性，從而進一步提出了磁標記陣列計數器(BARC)，并研制出DNA陣列芯片圖2是美圍海軍實驗室和NVE公司聯合設計的第三代BARC陣列芯片，其平面布局如圖2(a)所示，圖2(b)是圖2(a)的局部放大，它采用半導體工藝在硅基片上集成了64路GMR傳感器，每一路傳感器都是由總長為8 mm、寬為1.6μm磁阻條來回曲折地分布在直徑為200μm的圓形區域內(圖2(c))，其磁電阻值為42 kΩ，飽和磁化強度和GMR效應(△R/R)分別為30 mT和15%，每一個傳感器可以單獨完成一種檢測傳感器采用磁性層/非磁性層/磁性層的多層膜結構，被非磁性層隔開的兩個磁性層之間反平行耦合。
除了美國海軍實驗室和NVE公司以外，美國斯坦福大學、德國比勒非爾德大學、葡萄牙里斯本大學等也對GMR生物傳感器展開研究在國內，對GMR生物傳感器展開研究的有中國科學院電工研究所、清華大學、電子科技大學等，雖然取得了一定的進展，但是缺乏和生物技術的有機結合，發展比較落后。

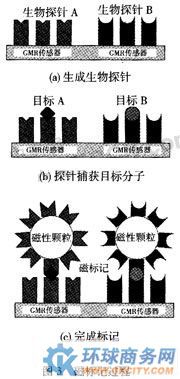

GMR傳感器檢測過程如圖3所示首先，在傳感器表面生成用于特定檢測的生物探針(圖3(a))，再使檢測試液流過傳感器表面，試液中特定的目標分子將被探針捕獲(圖3(b))，然后加入免疫磁性微球，免疫磁性微球與目標分子發生作用完成標記(圖3(c))此時，需要采用垂直于傳感器表面的外加梯度磁場將未參與標記的多余免疫磁性微球分離，這樣可以減小檢測時的背景噪聲，從而提高檢測的精確度然后，再用外加的交變磁場將磁標記磁化，磁化的磁標記產生的附加交變磁場引起傳感器磁電阻的變化，通過讀取磁電阻的變化可以判定待檢試液中是否有目標分子，并根據磁電阻變化的幅度可以判斷待檢試液中目標分子的濃度等情況。
4 信號檢測電路
磁電阻的變化需要轉化成電信號，有兩種實現方式，一是惠斯登橋路結構，如圖4(a)所示，另一種是采用I-V轉換法，如圖4(b)所示。
兩種方式的輸出信號都是在檢測信號中除去參考信號代表的背景噪聲，然后將其放大但是由于材料、器件的物理原因產生的噪聲是不可能完全消除的，當檢測信號非常弱時，由于信噪比太低，上述的電路無法實現對信號的讀出，此時必須采用鎖相放大技術才能讀出信號，其檢測過程如圖4(c)所示鎖相放大技術是用于微弱信號檢測的有效方法之一，它采用互相關技術將待測信號中和參考信號同步的信號放大并檢測出來。
鎖相放大器由信號通道、參考通道和相關器(又稱鑒相器)三部分組成，信號通道的作用是將弱信號放大到足以推動相關器工作的電平，并兼有抑制和濾除部分干擾及噪聲的功能;相關器是一種完成被測信號與參考信號互相關函數運算的單元電路，由乘法器和積分電路組成;參考通道提供一個和被測信號頻率相同的周期信號。
目前，對GMR生物傳感器的信號檢測大多采用市場上常見的通用型鎖相放大器，其滿刻度靈敏度可達到nV量級，但它們大多是模塊化的測試儀器，體積過大，價格昂貴，不宜于產品的市場化為此，非常有必要設計一種專用于GMR傳感器芯片和半導體技術具有良好的兼容性，可將其與鎖相放大IC芯片采用MCM技術封裝在一起，這將大大提高GMR生物傳感器的實用性、普及性。
5 結語
綜上所述，巨磁電阻生物傳感器集成物技術、半導體技術、磁性薄膜技術以及微弱信號檢測技術于一身，通過對免疫磁標記的檢測，可精確判定待檢試液的成分及所含成分的濃度等情況，是GMR傳感器在生物檢測領域的一次成功拓新由于它具有靈敏度高、分辨力強、價格低廉、設備小型化及測量過程自動化等諸多優點，在生命科學、醫學及國防等領域的應用潛力巨大，并且隨著半導體工藝的進步，它的集成度和靈敏度還將有更進一表示問候步的提高但是，目前對GMR生物傳感器的研究，國內外都尚處于基礎階段研究，離實用化還有一定的距離。
|
