組態軟件與S7-200的無線PPI通信方案

㈠方案介紹

用戶之所以選擇PPI是因為不需要編程，而選擇無線PPI方案是因為不想開挖電纜溝，尤其是工程項目臨時布線非常麻煩，有時幾乎不可能。這里所介紹的無線PPI方案通信距離從幾米可以遠到3公里，與無線施工的成本（材料、人工、時間）進行綜合比較的話，無線PPI是最為經濟和實施簡便的組網監控方案。

本方案是組態軟件與兩臺西門子S7-200進行無線PPI通信的實現方法。此方案可以作為西門子S7-200與組態軟件的無線PPI通信案例。在本方案中采用了專門用于無線PPI通信的智能數據終端DTD433M系列產品。

㈡PPI簡介

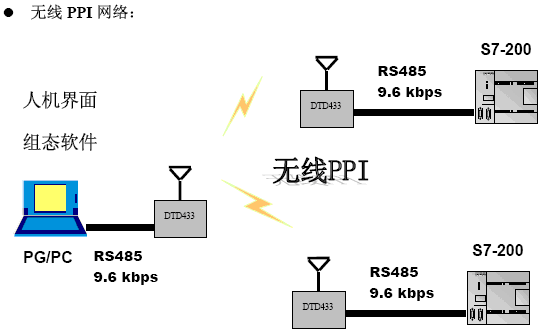

組態軟件與S7-200的無線PPI網絡結構

PPI（Point to Point）通信協議是西門子公司專為S7-200系列PLC開發的通訊協議。內置于S7-200CPU中。PPI協議物理上基于RS-485口，通過屏蔽雙絞線就可以實現PPI通訊。PPI協議是一種主-從協議。主站設備發送邀請到從站設備，從站設備響應，從站不能主動發出信息，主要靠PPI協議管理的共享連接來與從站通訊。PPI協議并不限制于任意一個從站的通訊的主站的數量，但在一個網絡中，主站不能超過32個。PPI協議最基本的用途是讓西門子STEP7-Micro/WIN編程軟件上傳和狹隘程序和西門子人機界面與PC通信。

㈢實驗設備、硬件連接示意圖以及軟件調試部分截圖

組態軟件：力控6.0

S7-200型號：CPU224XP CN，2臺

無線數據終端：DTD433MB_S4，2臺

備注：由于網頁對文字?jǐn)?shù)量的限制，故此處省略該方案的以下文字，作者已經將該方案上傳至網絡，如果想了解詳細的案例過程，可以去網上下載！
