轉速測控產品大全
|
名 稱 |
型號命名 |
技術參數 |
圖片及安裝孔 |
|

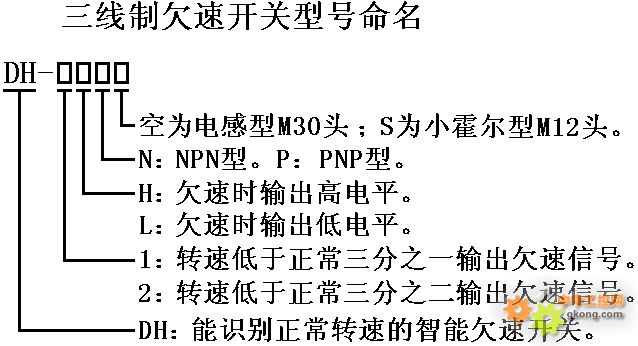

智能欠速開關
（DH-1型檢測堵轉；DH-2、DH-A、DH-D型檢測打滑；DH-A型能用于電機控制電路中）
|
|
電源：DC12-24V。
輸出電流：≤100mA。
LED正常旋轉閃爍；“欠速”常亮。
“錯線保護”，“負載短路保護”。 |
小長度：54；安裝孔：ф12。大長度：78；安裝孔：ф30。 |
|
|

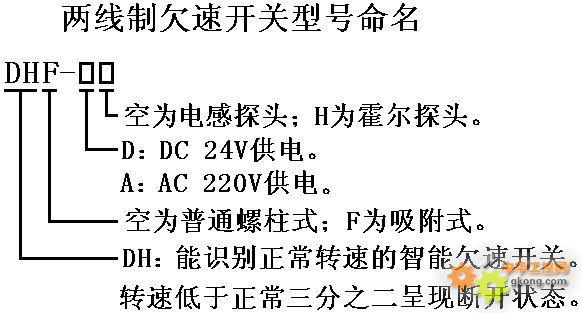

A型：最大電流：75mA。斷開漏電流：DH-A≤2mA；DHF-A、DH-AH≤3mA。
D型：最大電流：100mA。斷開漏電流：≤3.5mA。
LED正常旋轉閃爍；“欠速”常亮。 |
長度：短74；長98；吸附式81。安裝孔：ф30。 |
|

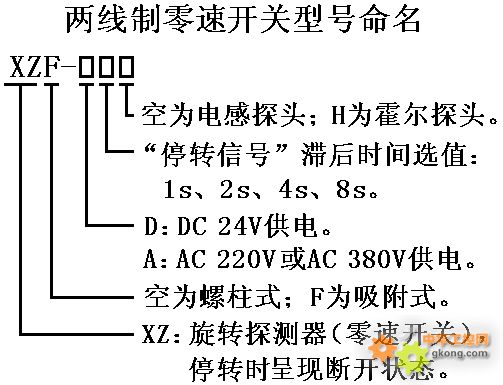

零速開關
（檢測堵轉，兩線制） |
|
A型：最大電流：250mA。斷開漏電流：XZ-A≤2mA；XZF-A、XZ-AH≤2.5mA。
D型：最大電流：100mA。斷開漏電流：≤3.5mA。
LED旋轉閃爍；停轉常亮。 |
|
主從數顯打滑開關（適用變速系統） |
DH-22
（智能，顯示主從轉速，“跟轉率”低于“限值”輸出打滑信號） |
電源：AC220V或DC24V。
觸點容量：≤3A（ ZSKG的報警觸點≤0.2A）。
檢測距離：電感頭15mm。霍爾頭（適合測高轉速）8mm。 |
|
|
數顯轉速開關
（適用欠速或過速） |
ZSKG-L、ZSKG-H（霍爾頭）
（顯示轉速，設置兩個轉速限值，一級報警，二級保護） |
|
數顯轉速變送器 |
ZSBS-L、ZSBS-H（霍爾頭）
（顯示轉速，輸出電流，一個轉速限值） |
|

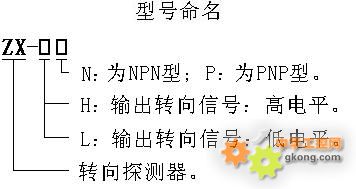

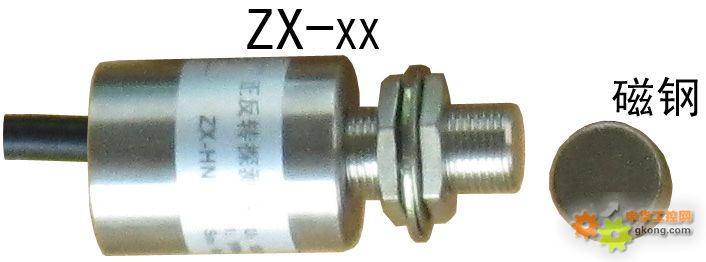

智能正反轉探測器
（檢測正轉、反轉、停轉） |
|
電源：DC12-24V。
輸出電流：≤100mA。
LED正轉綠閃爍；反轉紅閃爍；“停轉”常亮。
“錯線保護”，“負載短路保護”。 |
長度：54。安裝孔：ф12。 |
|

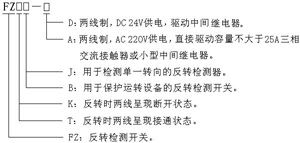

反轉檢測開關
（檢測反轉或反轉保護） |
|
電源：AC220V。
最大電流：75mA。
斷開漏電流≤4mA。
LED正轉時閃爍；反轉時頻閃；“停轉”時常亮。 |
長度：91。安裝孔：ф30。 |
|
通用參數：信號頻率：0.3 Hz～50Hz。環境溫度：-25℃～+60℃。防護等級：IP67。電感探頭檢測距離15mm�；魻柼筋^檢測距離8mm，適合測高轉速。 |

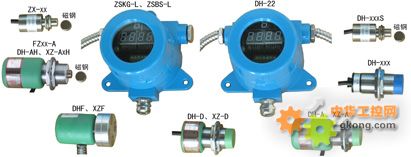

轉速儀、欠速開關、零速開關、打滑檢測、堵轉保護、正反轉檢測、反轉保護
轉速測控產品如何選用？
轉速測控產品常稱為：“轉速儀”、“欠速開關”、“零速開關”、“打滑檢測器”、“堵轉保護器”、“正反轉檢測器”、“反轉保護開關”等。
性能優越的“接近探頭”以“非接觸”、“性能穩定可靠”、“體積小造價低”、“適應惡劣環境”等特點最受歡迎。我們應用“接近”檢測技術和先進的智能技術，開發了品種齊全，功能各異的轉速測控產品，成為引領“轉速測控技術”的專家企業。你的任何轉速測控方面的難題都能在這里找到最合適的解決方案。
多數產品免設置調試；“三線制”產品有完備的保護；“兩線制”產品使用簡便，還可以直接用于電氣控制電路中。這些普遍受到用戶歡迎。
根據要解決的問題和設備的運行特點選用產品：
1、對于“恒速”輸送機、提升機等設備，應選用性能優越的DH系列智能欠速開關。不需要設置，自動識別設備的正常轉速，將正常轉速的2/3（或1/3）值確定為“轉速判斷值”。當從動輪的轉速低于“轉速判斷值”時，輸出“欠速”（或“低速”）信號。
為方便設備啟動，DH系列留有同步得電的啟動時間。
DH-1型檢測堵轉；DH-2、DH-A、DH-D型檢測打滑，DH-A型能用于電機控制電路中。
2、有較高的“欠速保護”或“超速保護”要求的設備，應選用ZSKG型轉速開關。顯示從動輪的轉速，任意設置兩個“轉速判斷值”實現報警和保護。
3、對于調速輸送機等設備，選用性能優越的DH-22型智能主從打滑開關。顯示主動輪和從動輪轉速，識別 “主、從動輪正常轉動轉速比”，根據主動輪轉速和75%“跟轉率”確定從動輪“轉速判斷值”，將從動輪轉速與“判斷值”比較進行保護。“跟轉率限值”可重定。
4、設備的保護要求不高，可選用XZ系列“零速開關”。不需要設置，兩線制出線。當從動輪轉動時，兩線呈現接通狀態；當從動輪停轉后，兩線延時呈現斷開狀態（延時時間有1秒、2秒、4秒、8秒的產品）。主要用于檢測“堵轉”和“堵轉保護”。
為方便設備啟動，XZ系列留有同步得電的啟動時間。
用于電機控制電路中，選XZ-A型�？捎糜贏C380V電路中，可驅動較大接觸器。
如果軸端外露，“吸附式”產品是個不錯的選擇，它安裝更簡便。
5、要輸出電流信號，選用ZXBS型轉速變送器。顯示轉速、輸出電流、設置一個“轉速判斷值”實現報警或保護。
6、檢測“正轉”、“反轉”、“停轉”，選用ZX系列智能正反轉檢測器。不需要設置，當檢測到轉動信號時輸出相應的轉向信號；轉速低于正常轉速的1/3時輸出停轉信號。安裝時，按“標記”確定方向位置。接線參照三線圖，信號線黑色和黃色（黑、黃分別輸出相反的轉向信號）。
7、檢測反轉或反轉保護，選用FZ系列反轉檢測開關。能用于電機控制電路中。
|
