矩形科技N80 恒壓供水節能方案
用戶用水量一般是動態的，供水不足或供水過剩的情況時有發生。而用水和供水之間
的不平衡集中反映在供水的壓力上，即用水多而供水少，則壓力低；用水少而供水多，則壓
力大。保持供水壓力的恒定，可使供水和用水之間保持平衡，即用水多時供水也多，用水少
時供水也少，從而提高了供水的質量。
在生產生活供水時，若自來水供水因故壓力不足或短時斷水，可能影響生活質量，嚴重
時會影響生存安全，如發生火災時，若供水壓力不足或或無水供應，不能迅速滅火，可能引
起重大經濟損失和人員傷亡。所以，用水區域采用恒壓供水系統，能產生較大的經濟效益和
社會效益。
隨著電力技術的發展，變頻調速技術的日臻完善，以變頻調速為核心的智能供水控制系
統取代了以往高位水箱和壓力罐等供水設備，起動平穩，起動電流可限制在額定電流以內，
從而避免了起動時對電網的沖擊；由于泵的平均轉速降低了，從而可延長泵和閥門等東西的
使用壽命；可以消除起動和停機時的水錘效應。其穩定安全的運行性能、簡單方便的操作方
式、以及齊全周到的功能，將使供水實現節水、節電、節省人力，最終達到高效率的運行目
的。
通常在同一路供水系統中，設置多臺常用泵，供水量大時多臺泵全開，供水量小時開一
臺或兩臺。在采用變頻調速進行恒壓供水時，就用兩種方式，其一是所有水泵配用一臺變頻
器；其二是每臺水泵配用一臺變頻器。后種方法根據壓力反饋信號，通過PID 運算自動調整
變頻器輸出頻率，改變電動機轉速，最終達到管網恒壓的目的，就一個閉環回路，較簡單，
但成本高。前種方法成本低，性能不比后種差，但控制程序較復雜，是未來的發展方向，我
公司開發的N80 系列恒壓供水控制系統就可實現一變頻器控制任意數馬達的功能。
N80-M22MAD 自帶PID 功能，輸入7 路開關量，輸出8 路繼電器，輸入4 路模擬量（0-10V，
或0-20 毫安，4-20 毫安），輸出3 路模擬量（0-10V，或0-20 毫安，4-20 毫安），1 路RS232
通訊口，1 路RS485 通訊口。
N80-M44MAD 自帶PID 功能，輸入16 路開關量，輸出16 路繼電器，輸入6 路模擬量（0-10V，
或0-20 毫安，4-20 毫安），輸出6 路模擬量（0-10V，或0-20 毫安，4-20 毫安），1 路RS232
通訊口，3 路RS485 通訊口，1 路以太網接口。
N80-M39MAD 自帶PID 功能,輸入12 路開關量，輸出12 路繼電器，輸入13 路模擬量，
輸出2 路模擬量，是專門為空壓機、恒壓供水等節能設備開發的節能專用PLC，支持3 路380V
交流電輸入，6 路電流互感器輸入，2 路壓力傳感器輸入，2 路PT100 溫度傳感器輸入，1
路以太網接口。
N80 控制器根據系統管網壓力，輸出0-10V 或4-20 毫安信號控制變頻器的頻率，穩定
供水壓力。可以通過文本顯示器，觸摸屏、PC 電腦以及GPRS 遠程設定系統參數，例如，恒
定壓力，換泵時間，工作方式等等。
一、 兩泵恒壓供水方案

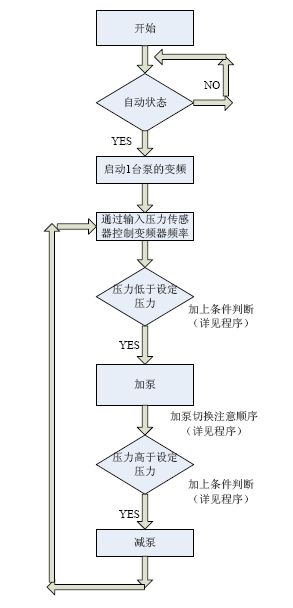

1、 兩泵恒壓供水工藝流程
圖1.1 兩泵工藝流程圖

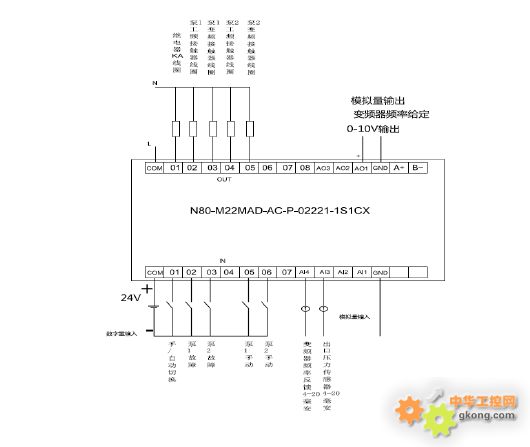

2、 兩泵恒壓供水系統電氣圖
圖1.2 兩泵電氣圖

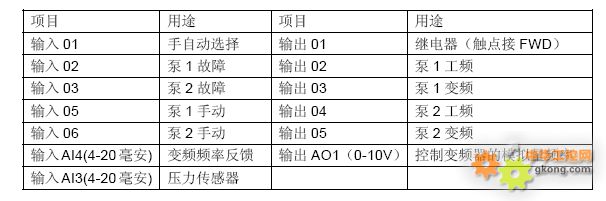

3、 兩泵恒壓供水系統IO 定義
表1 兩泵系統IO 定義

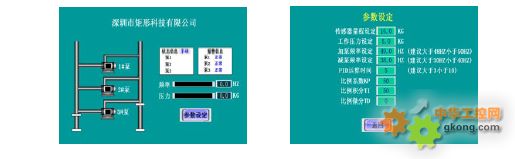

4、 兩泵恒壓供水操作畫面
圖1.3 兩泵工作畫面 圖1.4 兩泵參數畫面
5、 兩泵恒壓供水系統配置
矩形科技N80-M22MAD-AC 壹臺
7 寸觸摸屏 壹臺
CBL25 通訊電纜 壹條
4-20 毫安壓力傳感器 壹個（例如量程為0-1.6MPa）
交流繼電器 壹個
交流接觸器 肆個(請根據電機大小選配)
熱繼電器 貳個（用于電機過載保護）
按鈕 若干
指示燈 若干
控制柜 壹套
二、 三泵恒壓供水方案

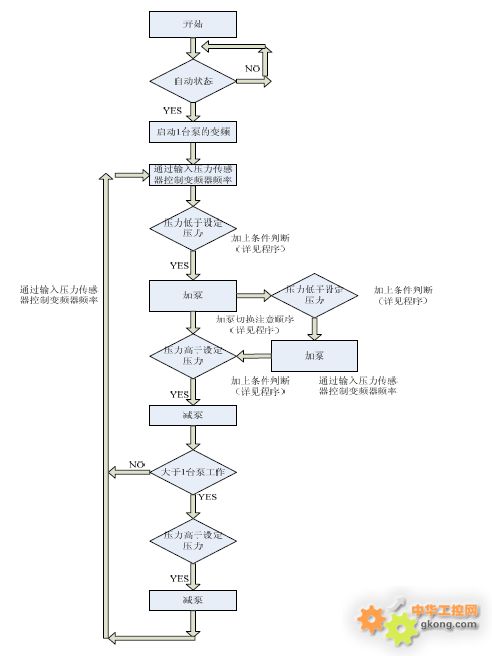

1、 三泵恒壓供水工藝流程
圖2.1 三泵工藝流程圖

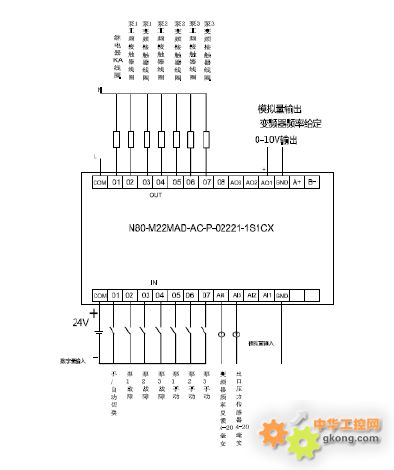

2、 三泵恒壓供水系統電氣圖
圖2.2 三泵電氣圖

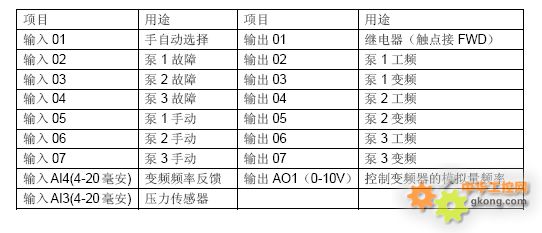

3、 三泵恒壓供水系統IO 定義
4、 三泵恒壓供水操作畫面
圖2.3 三泵工作畫面 圖2.4 三泵參數畫面
5、 三泵恒壓供水系統配置
矩形科技N80-M22MAD-AC 壹臺
7 寸觸摸屏 壹臺
CBL25 通訊電纜 壹條
4-20 毫安壓力傳感器 壹個（例如量程為0-1.6MPa）
交流繼電器 壹個
交流接觸器 陸個(請根據電機大小選配)
熱繼電器 叁個（用于電機過載保護）
按鈕 若干
指示燈 若干
控制柜 壹套
|
