在石油的開采、儲運等生產過程中，動態監測是生產管理的重要工作內容，也是保證油田正常、安全、經濟運行的重要手段，在西方發達國家自動化數據采集與控制（SCADA）已經成為生產的配套設施。
動態監測的主要內容包括泄漏監測、壓力超高保護、溫度異常、含水超標等。油田被稱為“沒有圍墻的工廠”，油井、集輸站、聯合站星羅棋布，偏遠分散，而石油的整個生產流程又通過管道連接起來，成為一個壓力系統，可謂牽一發而動全身，特別是泄漏事故時有發生，給油田造成巨大的經濟損失和環境污染。因此，實現油田生產系統的動態監測，對于及時發現泄漏等故障、優化生產運行參數、減少盜油犯罪案件的發生、提高油田的現代化管理水平等具有重要的意義。
一、油田數據采集系統的需求
為實現油田生產的監控，生產調度中心需要實時得到各站的壓力、溫度、流量等數據，從而進行數據分析，得到生產能耗指標情況和生產運行狀況，如對于長距離輸油管道，就需要實時得到管道進出口的壓力數據，由泄漏監測報警系統軟件即可進行泄漏報警和泄漏點的定位。
簡短地說，數據采集系統主要包括數據采集與通信兩個方面的內容。
1. 串口儀表設備在數據采集系統中應用廣泛
在基于計算機的數據采集系統中，通過485總線方式連接計算機串口是相當流行的數據采集方式，串口輸出的儀表設備得到了廣泛的應用。很多時候，自動化工程師會遇到PC機中的插槽數量超過了實際能夠有的數量，使用串行接口來連接測量與自動化設備，擺脫了對計算機內部ISA或PCI插槽的額外硬件要求。
RS-485總線是用一對簡單的雙絞線構成分布式系統，通過RS485-RS232轉換即可連入計算機，實現多點、雙向通信和數據采集，設備簡單，價格低廉，它所具有的噪聲抑制能力、數據傳輸速率、電纜長度及可靠性是其他標準無法比擬的。正因為此，RS-485在工業數據采集與控制、儀器儀表、汽車電子、電信設備等領域得到廣泛應用。
2. 以太網/互聯網已成為油田數據傳輸的主要途徑
近年來，Internet在全世界范圍內發展迅猛，作為Internet的核心技術TCP/IP也越來越被大家所熟悉，基于TCP/IP的WWW瀏覽、FTP、E-Mail和Telnet等技術在各個領域得到較廣泛的應用，各種基于TCP/IP技術的計算機網絡技術也不斷涌現，且具有很好的應用前景。TCP/IP協議作為計算機網絡體系的核心協議，對網絡通信中從硬件故障、網絡擁塞、分組延遲或丟失、數據損壞、數據重復和失序等影響通信的問題都有相應的解決和糾正辦法，很好地保證了數據包的完整和可靠收發。
在這種趨勢下，以TCP/IP和以太網為代表，成熟度較高的開放式網絡技術，正逐漸地被應用在各個自動化系統內，連接并控管所有的設備。就以勝利油田來說，目前油田已初步建成了連通各集輸泵站的巨大的局域網，成為油田數據傳輸的主要途徑。
在這種背景下，如何構建經濟、可靠的數據采集系統，保證油田生產的安全、經濟地運行，是擺在油田管理人員面前的一個問題。而三旺通信網絡與串口通信技術與產品給油田數據采集系統提供了良好的選擇。
二、三旺通信串口設備聯網服務器

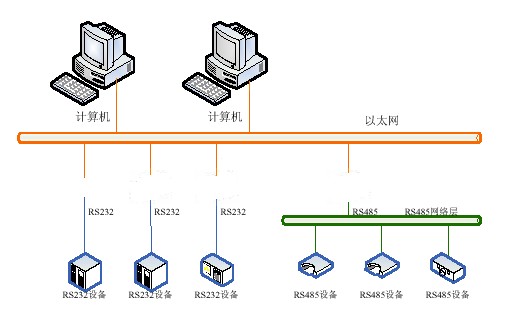

三旺通信串口設備聯網服務器正是這種〝立即聯網〞的解決方案！它可以讓您傳統的RS-232或RS-422/485設備，立即轉換成具備網絡界面的網絡設備。
該模塊可將RS232串口信號的數據轉換成網絡傳輸的TCP/IP協議，使信息在Internet上傳輸。
|
