平行梁重傳感器是一款經典的稱重測力類型的傳感器,在我們的平時的生活中非常常見。它具有性價比高,精度高的特點。而且安裝十分方便。
具體是怎么安裝的呢。下面我就給大家放上圖讓大家參考一下。
下面是用平行梁稱重傳感器做成一個簡單的平臺秤,十分簡單目的是讓大家了解平行梁稱重傳感器的安裝原理。

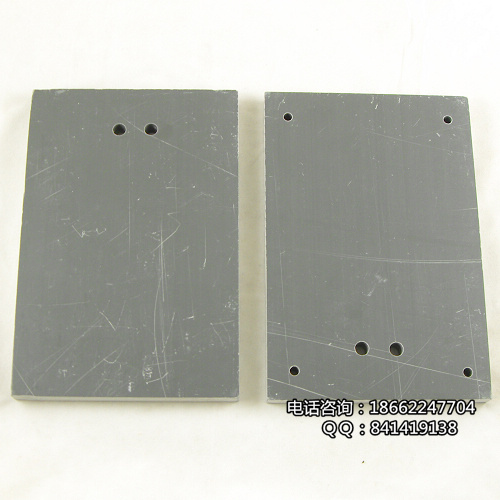

一、首先先要準備兩塊平板,材質和尺寸根據大家各自的需要來定。上面按照傳感器的固定孔打好眼(如下圖)

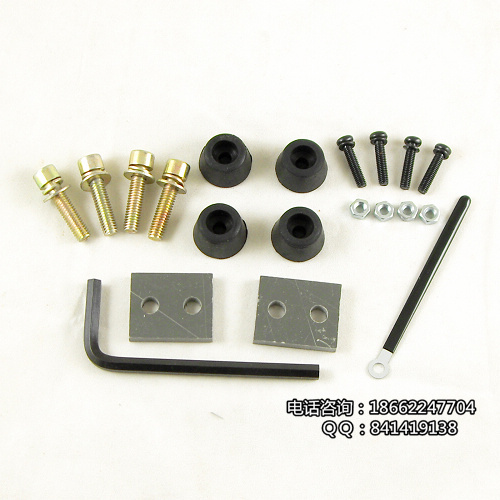

二、再準備四個螺絲、螺絲帽以及下面的墊腳。以及六棱扳手等工具。(如下圖)

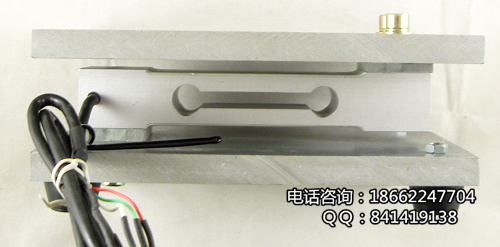

三、將傳感器至于兩塊板之間,用內六角螺絲將板與平行梁稱重傳感器固定牢靠。上面的板固定傳感器的一段,下面的板固定傳感器的另一端。
固定的時候上下平板與傳感器之間要加上預先準備好的墊片,這樣才能夠使傳感器懸空測力。(如下圖)

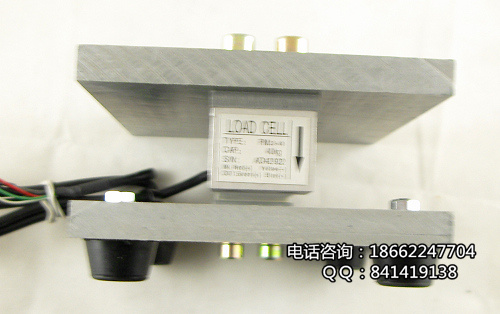

四、分別將墊腳等部件固定好即可完成傳感器的安裝(如下圖)

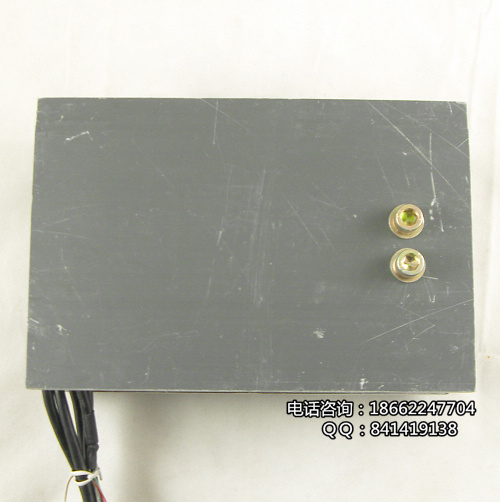

五、來一張從上面看的效果圖(如下圖)
