摘要

本文介紹了一種配電監控系統的設計、系統構成以及系統的功能，Acrel-2000組態軟件可以實現對現場設備的系統集成，數據的采集、傳輸以及存儲，從而實現對機場用電數據、開關量的遙測、遙控功能。系統實現遠程精細化和實時性數據采集，避免人工采集數據的偏差，提高了供電質量和管理水平，具有簡明實用、投資少等優點。







4 系統功能

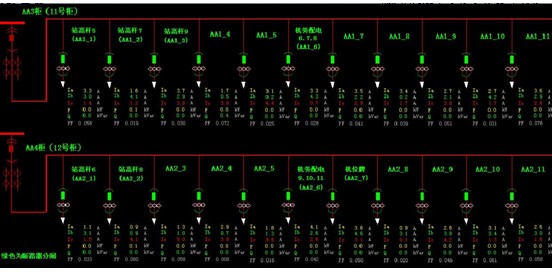

4.1 配電示意界面：以一次圖形式直觀動態顯示電壓、電流、功率、功率因數及頻率等監測信息。

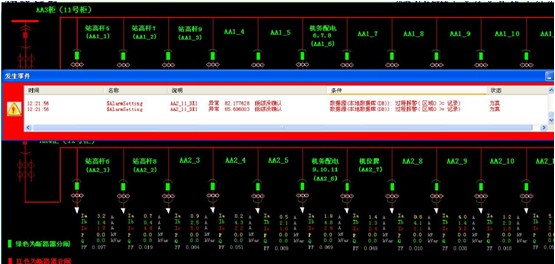

4.2 事件報警：越限報警內容，報警數值，值班人員以及動作類型和時間，同時對各監測點的通訊狀態或異常用電進行報警，便于管理人員實時掌握并分析配電運行情況。

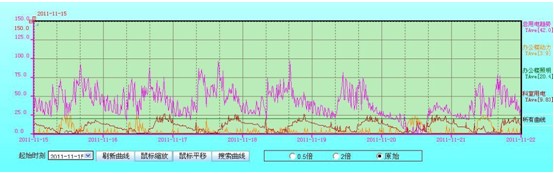

4.3 曲線趨勢：實現了用戶所要求的通過對各配電回路的電壓、電流或功率繪制趨勢曲線，分析該回路配電運行工況





5 給客戶帶來效果：實施前和實施后

項目	實施前	實施后
實時性	人工抄錄，1天2次，耗費人力	計算機實時采集，1次/秒，實時性強
存儲管理	紙質記錄，再錄入計算機，二次耗費人力，且易出錯，數據日期管理復雜	計算機存儲，數據可存儲10年以上，查詢速度快，記錄準確。
數據安全	分散管理，手工定時備份，對連續數據備份不準確	同步集中管理，系統自動即時備份，數據完全自動最新備份
設備管理	各個抽屜柜回路通斷電要現場去查看，斷電時無報警	通過后臺一次系統圖清晰展示，回路跳閘時，后臺自動記錄，并伴隨自動報警





6   結束語

 在該類型的電力監控系統改造中，改裝相應尺寸的網絡電力儀表，具有實施簡明，投資少等顯著優點。實施后可以方便和實時地監控配電系統的運行狀態，對現場的用電設備進行統一管理，免去工作人員到現場記錄的繁瑣工作，系統對各種用電設備的歷史運行數據和狀態進行管理分析，便于維護人員明確設備狀況，制定詳細的設備維護計劃，減少工作人員，提高效率。
