節能是一項國家長期的基本國策，作為電力的供應者，電力公司更應該做節能的典范，除了加強用電業主的節能意識教育和加強用電管理之外，積極采用先進的技術和管理手段更是行之有效的途徑。在山東電力管道工程公司供電系統的改造中，根據用電負荷晝夜落差大，呈周期性變化的特點，對兩個配電室實行基于Acrel-2000電力監控軟件實時監控，實現了對用電分配的合理化管理，進而達到了節能的目的。

山東電力管道工程公司是山東電力集團公司的全資子公司，國有大型企業，主要承擔電力、水利、市政工程輸水管材的設計、制造、施工安裝及各種規格型號混凝土電桿的生產和電力運營。公司始建于1958年座落在山東泰山腳下的新泰市，毗鄰京滬高速鐵路，擁有自備電廠和鐵路專用線，交通便利，生產發展條件優越，總資產達26億元，公司擁有職工1600余人，各類專業技術人員500多人。

山東電力管道工程公司有兩個配電室：容量1500KVA的生產配電室和800KVA的宿舍配電室，兩個配電室距離約1500米，為實現配電系統的規范化管理，對舊的配電系統進行改造，兩配電室內的老式指針式儀表更換為上海安科瑞公司的網絡電力儀表，配套Acrel-2000電力監控軟件對現場進行監控，監控室位于生產配電室內。

 山東電力管道工程公司，為實現配電系統的現代化、統一化、智能化以及規范化的管理，經過前期詳細的市場調研和對不同電力系統集成公司的考察后，最終提出以下需求：

 實時顯示:生產配電室宿舍配電室各饋線回路電壓、電流、功率、功率因數及頻率等監測信息實時刷新，配電室整體一次圖形式直觀動態顯示；

 趨勢分析:完成對各配電回路的電壓、電流或功率實時和歷史趨勢曲線的繪制，便于分析該回路配電運行工況，調配三相配電平衡和削峰填谷。

 電能管理:完成對各回路的電能集抄功能，并自動生成符合客戶管理需求的用電報表，所有報表或圖表支持查詢打印功能

 事件報警:對各監測點的通訊狀態或異常用電進行報警，便于管理人員實時掌握并分析配電運行情況

 根據可靠性和高效率配電管理的要求，以及實用性，安全性，實時性，穩定性，可擴展性和易維護性的原則，上海安科瑞電氣股份有限公司對山東電力管道工程公司的智能配電系統的改造提供如下設計方案

3.1參考標準

 系統的設計滿足以下所列制造和試驗標準：

 ISO/IEC11801            《國際綜合布線標準》

 JGJ/T 16-92             《民用建筑電氣設計規范》

    GB/J63-90               《電力裝置的電測量儀表裝置設計規范》

    GB/T13730               《地區電網數據采集與監控系統通用技術條件》

    GBJ63-93                《電力裝置電測量儀表裝置設計規程》

    GB2887                  《計算站場地技術要求》

 GB/50198-94             《監控系統工程技術規范》

 GB50254/59-96           《電氣裝置安裝工程施工及驗收規范》

    IEC-61131-3             《圖形可編程標準》

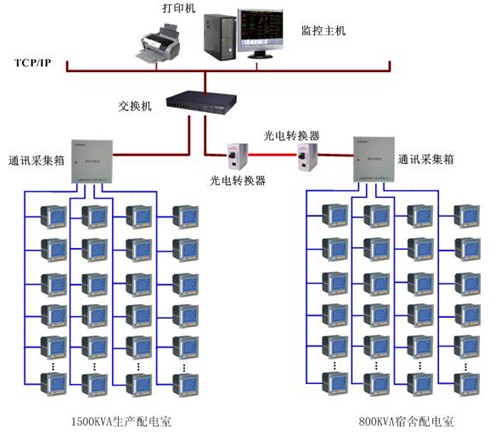

3.2組網結構圖拓?fù)鋱D

為滿足兩個配電室統一監控的要求，容量1500KVA的生產配電室和800KVA的宿舍配電室通過一根單模四芯的光纖相連，經光電轉換后接入網絡交換機，進而實現對現場數據的采集，存儲，處理，實時顯示以及歷史查詢

3.3儀表，通訊線纜，交換機及串口服務器選型

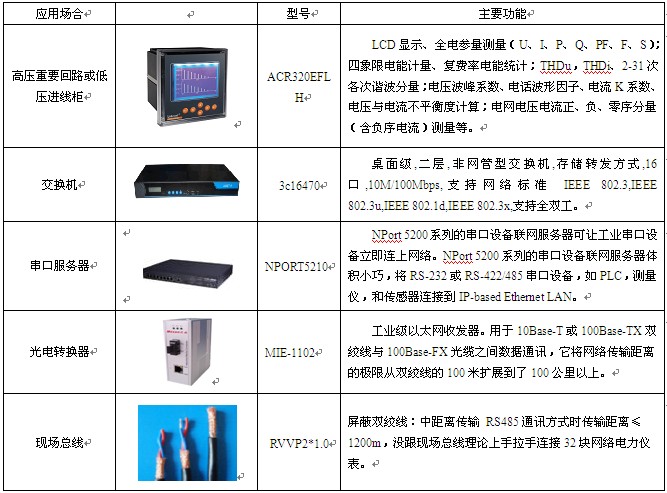

 對山東電力管道工程公司提出的需求和我們確定的組網方案，現場設備層采購安科瑞公司ACR320網絡電力儀表，網絡通訊層使用華為的33c16470的網絡交換機以及MIE-1102光電轉換器，現場總線鋪設屏蔽雙絞線，以滿足系統組網的要求，具體設備如下表：

上位機軟件采用Acrel – 2000電力監控軟件，通過軟件進行設備配置、數據庫變量配置、界面設計等，完成了在上位機軟件監控及電力監控的功能。

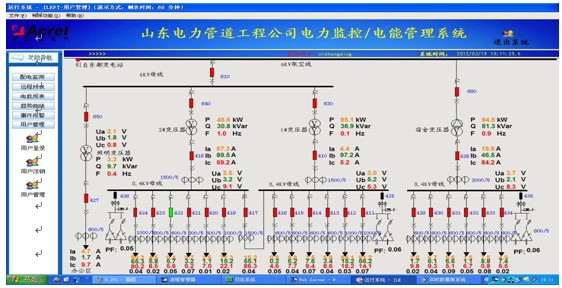

4.1. 一次圖顯示：以一次圖形式直觀動態顯示電壓、電流、功率、功率因數及頻率等監測信息。

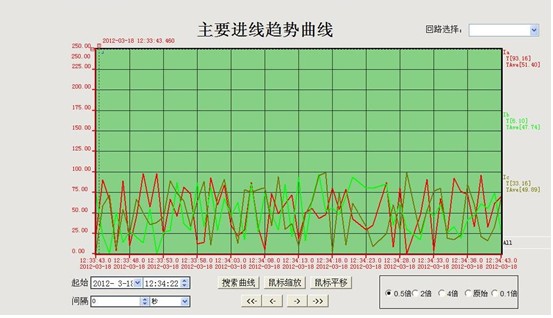

4.2. 趨勢曲線：實現了用戶所要求的通過對各配電回路的電壓、電流或功率繪制趨勢曲線，分析該回路配電運行工況

4.3 遠程遙控操作分合閘，各低壓回路可以在后臺遠程控制回路的分合閘，避免了人工直接操作設備的危險性

實時性：人工抄錄，1天2次，各回路時間不統一，可對性差；計算機實時采集，50mS一次，可比性強

存儲管理：紙質記錄，查詢時翻箱倒柜，年久易失，數據日期管理復雜；計算機存儲，數據可存儲10年以上，查詢速度快，只需鼠標一點，迅速準確。

高壓遙控：10KV手動分合閘；10ＫＶ遠程后臺控制，增加了操作的安全性

在電力監控系統中配置網絡電力儀表，具有實施簡明，投資少等顯著優點，可以方便和實時地監控配電系統的運行狀態，對現場的用電設備進行統一管理，免去工作人員到現場記錄的繁瑣工作，系統對各種用電設備的歷史運行數據和狀態進行管理分析，便于維護人員明確設備狀況，制定詳細的設備維護計劃，減少工作人員，提高效率。同時，根據建立的電能計量體系，可以了解、分析建筑總體能耗，提出降耗計劃，采取節能降耗措施，逐步提高用電效率。
