關鍵詞：智能配電系統；電力監控儀表；SCADA





0引言

SCADA(Supervisory Control And Data Acquisition)系統，即數據采集與監視控制系統。SCADA系統是以計算機為基礎的DCS與電力自動化監控系統；它應用領域很廣，可以應用于電力、冶金、石油、化工等領域的數據采集與監視控制以及過程控制等諸多領域。在電力系統中，SCADA系統應用最為廣泛，技術發展也最為成熟。它在電力系統中占重要地位,可以對現場的運行設備進行監視和控制，以實現數據采集、設備控制、測量、參數調節以及各類信號報警等各項功能,即我們所知的”四遙”功能。RTU(遠程終端單元),FTU(饋線終端單元)是它的重要組成部分。



介紹了SCADA在現今的變電站綜合自動化建設中的重要作用，本文以安科瑞公司的Acrel-2000型電力監控軟件在陜西中煙工業有限責任公司澄城卷煙廠配電管理中的最典型應用為例做一介紹。





1項目介紹

    陜西中煙工業有限責任公司澄城卷煙廠原名澄城卷煙廠。于1976年6月建廠。2003年3月底，在全國煙草行業實施組織結構調整的新形勢下，與徐州卷煙廠重組，成為徐州卷煙廠澄城分廠。澄城卷煙廠在其自身發展的同時，堅持"國家利益至上，消費者利益至上"的宗旨，為國家和地方經濟建設和社會發展做出過突出的貢獻，成為渭南市、澄城縣財政的重要支柱和骨干稅源。2007年12月12日，根據《國家煙草專賣局、中國煙草總公司關于調整澄城分廠管理體制的批復》，澄城分廠由江蘇中煙工業公司整體劃歸陜西中煙工業公司，成為陜西中煙工業有限責任公司澄城卷煙廠。



陜西中煙電力系統監控現場分為兩個低壓配電室：東配電室和西配電室。其中監控室位于東配電室內�，F場儀表為上海安科瑞ACR系列智能電力儀表，儀表通過MODBUS協議RS485總線連接到串口服務器上，再與計算機連接，實現數據交換。





2用戶需求

 上海安科瑞電氣股份有限公司系統集成部對陜西中煙工業有限責任公司澄城卷煙廠要解決的問題進行詳細分析，弄清楚項目發起人及項目其他干系人的要求¸待開發的信息系統要解決客戶和用戶的業務問題以及問題的來龍去脈后，經雙方溝知電力監控系統應實現各配電室各饋線回路電壓、電流、功率、功率因數及頻率等監測信息實時刷新，配電室整體一次圖形式直觀動態顯示；完成對各配電回路的電壓、電流或功率實時和歷史趨勢曲線的繪制，便于分析該回路配電運行工況，調配三相配電平衡和削峰填谷；完成對各回路的電能集抄功能，并自動生成符合客戶管理需求的用電報表，所有報表或圖表支持查詢打印功能。





3設計方案

   根據可靠性和高效率配電管理的要求，以及實用性，安全性，實時性，穩定性，可擴展性和易維護性的原則，上海安科瑞電氣股份有限公司對中化平原化工有限公司的智能配電系統的改造提供如下設計方案



 3.1參考標準

 系統的設計滿足以下所列制造和試驗標準：

 ISO/IEC11801            《國際綜合布線標準》

 JGJ/T 16-92             《民用建筑電氣設計規范》

    GB/J63-90               《電力裝置的電測量儀表裝置設計規范》

    GB/T13730               《地區電網數據采集與監控系統通用技術條件》



3.2組網方案

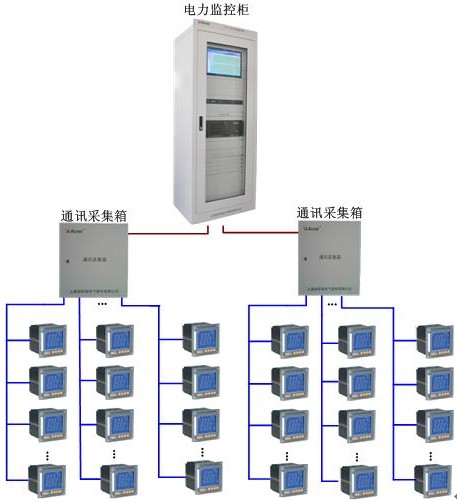

為滿足配電室統一監控的要求，配電室現場安裝安科瑞公司網絡電力儀表通過屏蔽雙絞線手拉手相連至串口服務器，串口服務器經光電轉換器后接入網絡交換機，進而傳輸至后臺主機實現對現場數據的采集，存儲，處理，實時顯示以及歷史查詢





3.3儀表和軟件以及組網設備選型

   電力監控儀表選型

ACREL電力監控儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能進行全電量測量，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們也稱之為網絡電力儀表。它非常適合于智能變配電系統。



該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、SCADA系統和能源管理系統中以及能耗監測系統中。



    電能管理軟件選型

安科瑞Acrel-2000型電力監控軟件是上海安科瑞電氣股份有限公司總結多年的開發、實踐經驗和電力用戶需求而設計開發的高產品。靈活的開發環境，降低了組態開發的工作量； 高性能實時、歷史數據庫，快速訪問接口在數據庫4萬點數據負荷時，；強大的分布式報警、事件處理，支持報警、事件網絡數據斷線存儲，恢復功能；支持操作圖元對象的多個圖層，通過腳本可靈活控制各圖層的顯示與隱藏； 強大的ACTIVEX控件對象容器，增加了通過腳本對容器對象的直接操作功能，通過腳本可調用對象的方法、屬性；全新的、靈活的報表設計工具：提供豐富的報表操作函數集、支持復雜腳本控制。



組網設備選型

對陜西中煙工業有限責任公司澄城卷煙廠提出的需求和我們確定的組網方案，站控管理層設備層采購華北工控的工業主機，聯想的顯示器，SANTAK的UPS以及HP的打印機；網絡通訊層使用MOXA的NPORT5430I串口服務器，華為3C16470網絡交換機；現場設備層采上海安科瑞公司PZ80系列網絡電力儀表，總線鋪設屏蔽雙絞線，以滿足系統組網的要求，





4 系統功能

上位機軟件采用Acrel – 2000電力監控軟件，通過軟件進行設備配置、數據庫變量配置、界面設計等，完成了在上位機軟件監控及電力監控的功能。



4.1. 一次圖顯示：Acrel-2000軟件通過中間采集設備采集現場電力監控儀表數據，并在系統一次圖顯示出來。如下圖所示，各個回路三相電流、三相電壓、有功功率、無功功率、功率因數、有功電能等電參量實時刷新顯示，能直觀反映該系統各進出線回路運行狀況。



4.2. 遠程抄表查詢：各個配電室各個回路按照時間段進行歷史數據查詢。選擇回路后，可選擇時間間隔、時間長度對該回路進行歷史數據精確查詢，包括電壓、電流、功率、功率因數和電能等常用數據。查詢結果可導出成EXCEL表格進行保存，也可打印保存

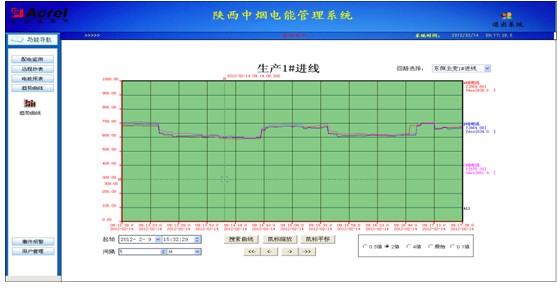

4.3趨勢曲線：各重要回路電流、功率實時趨勢顯示及歷史趨勢查詢功能。選擇回路后，該回路實時趨勢曲線會不斷刷新，選擇“起始時間”可查看該回路歷史趨勢曲線，選擇“時間長度”可查看歷史日、月、年趨勢曲線，能更加直觀反映該回路運行情況。



5 項目實施后的效果分析

    實現數據集中采集,降低管理費用：可以實現各種電參量數據的集中采集記錄,集中數據分析,減少分支變電所數據的沉淀，集中信息反映。



    兼容性和可擴展性分析：安科瑞2000電力監控系統充分考慮了與BA系統之間的互連互通，避免成為信息孤島，只要稍做調整即可與正在實施或即將實施的樓宇自動化系統對接，可以充分保護企業的投資。



    保持數據的原始性，防止被修改：原始的由現場電工抄表后送交管理層的方式,增加了因數據抄送過程中被修改而使領導讀臟數據的幾率，安科瑞2000電力監控系統保持了數據的原始性，便于領導層了解真實的數據。





6結束語

Acrel-2000電力監控系統把各個站點綜合起來，可以方便和實時地監控配電系統的運行狀態，對現場的用電設備進行統一管理，免去工作人員到現場記錄的繁瑣工作，系統對各種用電設備的歷史運行數據和狀態進行管理分析，便于維護人員明確設備狀況，制定詳細的設備維護計劃，減少工作人員，提高效率。同時，根據建立的電能計量體系，可以了解、分析建筑總體能耗，提出降耗計劃，采取節能降耗措施，逐步提高用電效率。
