清華微電子推出高頻管分立器件裸片，已做到9G截止頻率，如采用傳統的線性電源做為產品的內部電源，無論是從體積、輸出電壓精度，還是轉換效率，都遠不能滿足高可靠性、高穩定性，提倡節能降耗，安全第一的新世紀主題。

　　鑒于此種情況，我們對現有電源產品進行深入研究，發現其主要問題是：產品尺寸大、啟動電流大、低壓失控、輸出精度低等問題。針對這一系列問題，MORNSUN公司不斷努力，對模塊電源從電路設計、制造工藝，到檢測等項目進行全線創新 ，現推出了1W、3W、5W、10W等不同功率的寬電壓模塊電源，其輸入電壓有5(4.5～9)VDC、12(9～18)VDC、24(18～36)VDC、48(36～72)

　　VDC四種，輸入電壓變化范圍達2:1，轉換效率高達85-89%，并且滿足工業級-40~~+85℃的工作條件下滿負載長期工作，可抑制電磁干擾和消除接地環路，保護系統電路免受外部網絡影響，同時可以降低功耗，簡化電路。其具體應用如圖所示，

　　圖1 DC/DC在一般電路中的應用

　　TOPPOWERdc-dc模塊電源產品應用于工控系統的優勢在于在電路設計方面，采用軟啟動技術，實現啟動電流僅為1～1.3倍于工作電流。同時我們通過優化電路設計，解決了當輸入電壓變得很低時，輸出電壓遠遠低于正常輸出電壓值的問題。當輸入電壓很低時，輸出電壓仍保持基本正常的電壓值。另外，為滿足一些對EMI要求較高的應用領域，公司還開發了采用金屬屏蔽封裝的寬電壓輸入系列模塊電源。在工藝方面，產品采用了先進的微點焊技術，解決了產品的斷絲、漏焊等問題，部分產品實現無鉛工藝，滿足國際RoHS指令要求，引領環保新概念。在品質方面，由資深品質工程師管控來料及產品整個生產流程，同時考慮到模塊電源對系統設備的影響程度較大，我們對產品進行老化測試，以避免模塊電源在使用中發生故障，保障產品達到恒定的可靠性(平均無故障時間均>350萬小時)。

　　在工控行業中，考慮到其工作環境有可能在戶外或是高電壓高磁場等環境，有可能存在脈沖浪涌或遭遇突如其來的雷擊等情況，單單采用模塊電源進行隔離保護，會略顯不足。為了更好地保護DC/DC電源模塊及后級電路，現以TOPPOWER公司的寬電壓產品WRB2405P-3W(Vin:18-36V, Vout:5V/3W,隔離1000VDC)為例，提出以下防護方案以供參考：

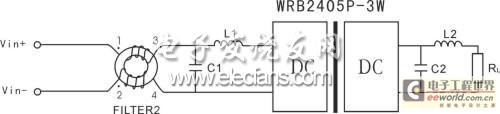

　　方案一 共模干擾電路中的一些共模干擾，我們可以考慮在模塊的輸入端采用共模扼流圈FILTER2進行抑制(MORNSUN公司有此配套產品)，如圖2所示。

　　圖2 DC/DC在對微波噪聲要求較高場合中的應用

　　采用共模扼圈可以很大程度上抑制共模信號的干擾，一方面可防止前級電源對模塊電源的干擾，另一方面又可隔斷模塊電源由于自身產生的噪聲對前級電路的影響。另外，對于較高要求的場合可在輸入輸出端加上濾波網絡LC，如圖2：可有效地對模塊的噪聲紋波進行抑制。但是要注意的是對其濾波電路參數的選擇一定要適當，特別是輸出電容值C2一定要避免過大，以防止模塊啟動不良或損壞(寬電壓模塊一般建議采用100uF、定電壓一般建議不超過10uF);對于L1/L2建議選用幾十uH，要注意避免太大，以防止引起振蕩,同時還要考慮不要與模塊產生諧振。

　　方案二 高電壓脈沖沖擊

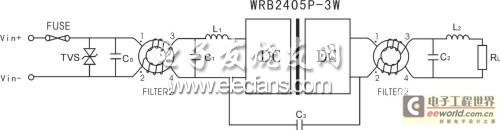

　　輸入端有時還存在有高電壓脈沖沖擊的可能，以及對干擾較強或EMC要求較嚴格的電路，應考慮在輸入端加上自恢復FUSE及TVS管進行一級防護，使得有效地將過高的脈沖干擾電壓鉗制在模塊可承受值范圍之內，并在輸出端也增加共模扼流圈FILTER2或安規電容。如圖3示：

　　圖3 DC/DC在對抗干擾要求較高場合中的應用; 但要注意的是，對于TVS管的選擇一定要根據不同場合來選擇相應功率和電壓值，這樣才能有效的防止由于瞬間強烈干擾所造成的影響。如TVS管選擇的電壓值過低將會影響模塊的正常工作，電壓值選得過高，又將會對電源模塊及后級電路起不到安全保護的作用。另外，對于有長期脈沖沖擊時,還要考慮持久過壓過流鉗制電路保護。安規電容C3值建議選用47-100pF，耐壓值的選擇應≥隔離電壓值。
