分體式LCD顯示馬達控制與保護單元

趙波 楊興媚
江蘇安科瑞電器制造有限公司

摘    要：文中通過對LCD、LED實際使用中各自的特點進行分析比較，說明LCD顯示馬達控制與保護單元在實際應用中的優勢。并介紹ARD3新一代LCD顯示馬達控制與保護單元的設計思路、實際應用、產品性能指標、安裝方式。
關鍵詞：馬達保護與控制裝置；ARD3

0　 引言
　　伴隨著電子式電動機保護器的大力推廣及應用，客戶對這種新式的電子式保護裝置的應用更加熟悉，同時也對產品的使用提出了更高要求，尤其是參數設定、故障查詢等人機交互方面。

1　 分體LCD顯示方案的提出
　　前一代ARD3電動機保護器分為一體式、分體72F、分體90F，都采用LED（數碼管，以下都以LED代表數碼管）顯示方式。在現場應用中LED顯示方式亮度高，即使在光線不好的地方也可以達到一目了然的效果，使用壽命長，產品價格便宜。
　　與之相比LCD（液晶，以下都以LCD代表液晶）顯示亮度不夠，在產品附近才有比較好的顯示效果，觀看角度不同效果不同，和我們使用筆記本電腦時，顯示屏旋轉角度不同亮度不同一樣。LCD產品價格較LED要高出較多。
　　但LCD一次性可顯示數據量較LED多，尤其采用中文顯示時，在國內使用中優勢更加明顯。客戶在對前一代LED顯示ARD3進行參數設計、故障查詢上時，多要借助說明書（LED顯示ARD3菜單項共有53項，故障代碼21項），這樣給客戶現場實際應用帶來了一定的麻煩。為了讓客戶應用更加方便，LCD顯示產品應運而生。

2　 分體LCD顯示與前一代LED顯示相比所具有的優勢
2.1  測量參數、故障記錄顯示
　　ARD3可測量三相電流、三相電壓、剩余電流、功率、功率因數、頻率等電參量，LED顯示要借助面板上的發光二極管來確定現在顯示的是哪種電參量，很不直觀，而且還有很多信息無法顯示，例如：開關量狀態、故障記錄等內容。
　　LCD顯示很好的解決了上述問題，采用128×64點陣式LCD，一屏中可以有4行數據顯示，帶有中文說明，不用再借助面板上發光二極管來表示具體參數。各種菜單項、開光量狀態、故障記錄、運行參數等信息都已中文形式在顯示面板上顯示出來，方便客戶參數、故障查詢、日常維護。LCD可顯示的故障記錄數據時包括：本次電機運行時間、停車具體時間、故障原因、停車時的各種電參量（三相電流、三相電壓、剩余電流等）。
2.2  各種保護功能參數設置
　　ARD3具有過載、斷相、堵轉、阻塞、不平衡、欠載、剩余電流、起動超時、過壓、欠壓、相序、欠功率等保護功能。實際使用中，這些保護功能不一定全部打開，在保護參數設置時，LED產品需要經過一步二進制到十進制轉化的過程，現場操作人員對這種設置方法不是十分適應。
　　LCD顯示將各種保護功能使用中文排列好，需要對哪種保護功能進行設置時，直接查找到對應項進入設置即可，在很大程度上方便了客戶的使用。
2.3  控制方面
　　原LED顯示產品，在顯示面板上沒有起、停操作按鈕，客戶只能通過開關量輸入信號來完成起、停操作。
LCD顯示產品，在顯示面板上自帶起動、停車按鈕，客戶可以在不安裝其它按鈕的情況下，通過LCD顯示面板完成電機起、停操作，從而節省大量元器件和布線工作。
2.4  其他改進方面
　　分體式LCD顯示部分和ARD3主體部分采用航空接口連接，連接緊靠；使用RS485電平進行連接，增強了產品的抗干擾性和傳輸距離；將各種起動方式歸納在一起，客戶在現場使用時可以自行更改；面板增加了停車、起動、運行、報警、脫扣指示燈，更貼近于客戶實際使用的需要。新一代分體LCD顯示ARD3實物圖如圖1所示。

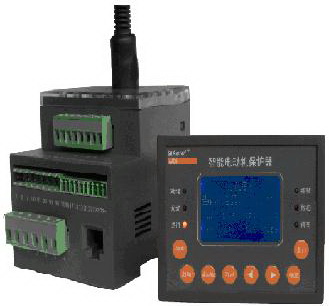

圖1　分體LCD顯示ARD3實物圖

3　 分體LCD顯示ARD3產品特點、技術指標介紹
3.1  產品特點
　　■  顯示模塊采用嵌入式安裝，模塊尺寸為90×70，開孔86×66（單位mm），主體采用導軌安裝。
　　■  輔助電源支持AC/DC 110/220V，AC 380V。
　　■  測量功能分為基本測量（電流參數）和增選測量（電壓、功率、相序、剩余電流（接地/漏電流））。
　　■  具有過載、堵轉、阻塞、欠載、斷相、不平衡、剩余電流（接地/漏電）、溫度、外部故障、相序、過壓、欠壓、欠功率、tE時間等全面的電動機綜合保護功能。
　　■  8路DI無源干節點輸入，信號電源采用內置DC24V電源。
　　■  4路DO輸出，滿足直接起動，星—三角起動，自耦變壓器起動，軟起動等多種起動方式，通過通訊總線可實現遠程主站對電動機進行實時遙控“起/�！辈僮�。
　　■  抗晃電確保電動機運行不間斷，重起動功能在短時欠壓、失壓時用于電動機分批重起。
　　■  具有標準的RS-485通訊接口，采用Modbus- RTU通訊協議，保證了上位機通訊的快速可靠。
　　■  具有DC4-20mA模擬量輸出接口，直接與DCS系統相接，可實現對現場設備的監控。
　　■  具有系統時鐘和8次故障記錄功能，系統時鐘記錄當前時間（年、月、日、時、分、秒）；故障記錄功能記錄電動機發生故障的時間，總的運行時間，故障原因，發生故障時電動機的各種參數值（如三相電流、三相電壓、剩余電流、功率因數、熱容比、電機狀態等）。
3.2  技術指標
　　技術指標如表1所示。

表1　技術指標

3.3  過載保護
　　過載保護是現場是用中最重要的保護之一，用到電機的場所幾乎都開啟此類保護。ARD3采用熱模型保護原理，模擬電機實際發熱情況進行過載保護。ARD3共有8條過載保護曲線供客戶選用，其中曲線5、10、30分別相當于熱繼電器的10A、10、30脫扣級線。過載特征曲線圖（K曲線圖）如圖2所示，過載保護對照表如表2所示。

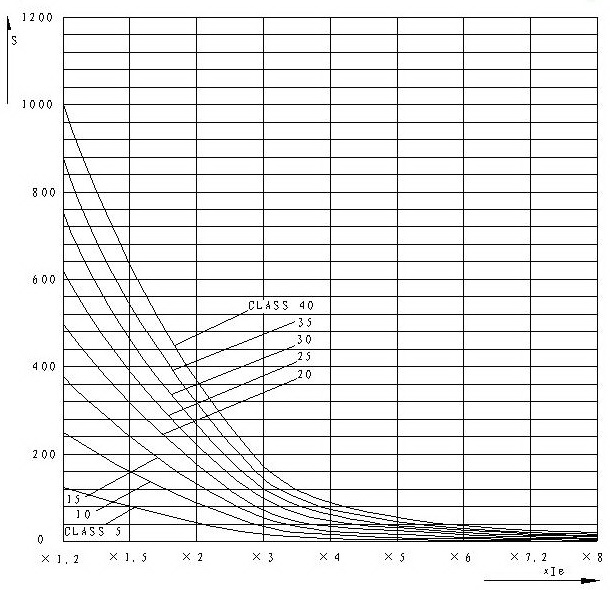

圖2　過載特征曲線圖

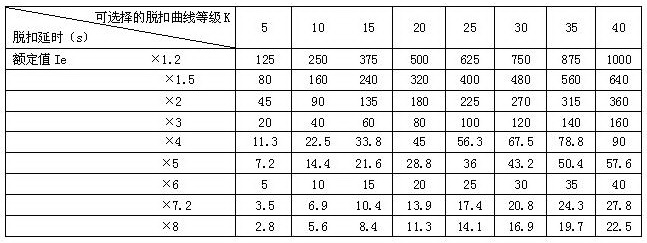

表2　過載保護對照表

4　 結束語
　　通過本文的介紹，可以看出分體式LCD顯示馬達控制與保護裝置，更加符合使用者的要求，保護裝置除可靠完成測量、保護功能，還附有很好的人機交互能力，降低客戶的使用難度，更有利于產品在市場中的大面積推廣。在顯示面板上集成控制功能、電機運行狀態指示功能（起、停、報警、故障），可以替代一部分按鈕、指示燈，為客戶節省成本，減少現場布線工作。
　　ARD3電動機保護器采用先進的設計方案，集測量、保護、控制、通訊于一身，產品性能安全可靠，可以對電動機實施可靠有效的保護。ARD3電動機保護器在實際使用中完全可以替熱繼電器、溫度繼電器等傳統的電動機保護產品，替代各種指針式電量表、信號燈、電量變送器等常規元件，簡化電動機控制電路，減少柜內電纜連接及現場施工量。

　　文章來源于:《電工技術》2009年第11期。
