摘要：電力操作電源是為發電廠和550KV、220KV、110KV等各類變電站提供直流的電源設備，包括供給斷路器分合閘及二次回路的儀器儀表、繼電保護、控制、應急燈照明及各類低壓設備用電。

　　目前我國電力所使用的直流分合閘電源大部分采用相控電源，但相控電源在紋波、效率、體積等方面不盡人意，監控系統不完善，主從各分，用戶使用不便，對電力系統新的要求達不到標準。另外由于充電設備與蓄電池并聯運行，當紋波系統較大、浮充電壓波動或偏低時，會出現蓄電池脈沖充電放電，對電池不利。
　　
　　90年代以來，美國、德國等西方國家新建電廠和變電站已全部采用開關電源，其蓄電池也由原來的鎘鎳電池改用鉛酸免維護蓄電池，由于新的斷路器(真空開關或彈簧儲能式)的采用，合閘電流大幅減少，雙母線也逐步用單母線取代。
　　
　　高頻開關電源以其體積小、重量輕、效率高、輸出紋波小、模塊疊加、N+1熱備份設計，及便于計算機管理等優點，迎合了現代電源的潮流。在計算機、航天、通信、儀器儀表方面，開關電源已得到廣泛應用。近年來，國內用的電源已逐步由開關電源取代相控電源，可以預計，在電力操作電源方面，開關電源逐步取代相控電源會成為趨勢。
　　
　　隨著高頻開關電源在我國電力系統的日益普及，越來越多的變電站（所）發電廠的常規直流電源屏被高頻開關電源所取代。原電力部、水利部也明確下文推廣（變）電站小型化、無人值班化模式。這一發展趨勢使直流電源設備市場上出現了眾多廠家。那么，如何選擇你所需要的直流電源屏？筆者就多年從事相關工作的體會，談談如下看法。 來源:tede
　　



　　1.所選設備是否適用
　　
　　許多人在選擇高頻直流電源裝置時，常有這樣的認識，即技術等級越高越好，價格越貴越好，其實并非如此。任何產品從試制到完善成熟都有一個過程，這其中需要用戶對實際運行中出現的問題反饋給廠家以不斷地改進，并且高頻開關電源原理已經很成熟，大部分廠家都采用經典電路。因此你選擇的裝置最好是該廠家有一年以上穩定運行經驗的產品。另一方面要考慮自己(變)電站的技術要求適配性，如我國大部分農村（變）電站不具備無人值班的條件，就沒有必要選擇四遙功能齊全的裝置，如考慮以后可能的聯網，實現通訊的要求，則訂貨時可要求保留通訊接口，以便于今后的改造。其次電池選擇也很重要，電池分為防酸式、密封式、全密封式，現一般選擇全密封式。
　　
　　2.設備的抗干擾性及可靠性
　　
　　隨著科技的日新月異，近年來，微機技術新成果在電站綜合自動化裝置中得到廣泛采用，使其自動化程度大大提高。但是電力系統最首要、最根本的要求乃是設備的安全性、可靠性。為此，在選擇直流電源裝置時，應特別注意其抗干擾性的主要措施。如充電機和中央控制器的抗高頻干擾性能如何，系統的抗雷擊及系統接地的可靠性如何等等都是必須要嚴格考核的。 來源:www.tede.cn
　　
　　高頻開關電源都采用微機控制，如有的廠家采用工控機，有的采用可編程控制器，有的采用單片機，而計算機技術發展很快，因此常常出現的情況是：代表當年最先進技術生產的產品卻缺少必要的運行時間，其可靠性如何就是一個疑問。一般來說，用可編程控制器可靠性高，但價格貴。
　　　
　　3.操作維護是否簡單方便
　　
　　用戶在采用高頻開關電源肯定其先進性能時，還應重點考慮其操作是否簡單易學，維護是否方便，因此中央控制器的控制軟件不論如何先進如何復雜，都應使其界面直觀，操作簡單、方便。在出現故障時其顯示屏能自動顯示故障性質、發生時間、發生位置等主要參數，有較強的自檢功能，以便于用戶進行維護。所以在選擇直流電源屏時要注意觀察廠家的軟件顯示，并結合自身今后運行維護的實際情況，考察其中中央控制器的操作、顯示否簡單、直觀。
　　
　　4.價格是否合理
　　
　　合理的價格是大多數用戶必須要考慮的因素之一。很多用戶在考慮直流電源屏時，常對同一類型設備不同廠家價格差異過大感到不解，其實這是由幾個原因造成的：其一，高頻開關模塊的造價不同，有的廠家的高頻開關模塊是采用進口元件，其模塊的成本較高，而有的廠家的高頻開關模塊是采用國產元件，其成本較低。其二，中央控制器的造價不同，有的廠家的中央控制器是采用可編程控制器(PLC)，這是現在大多數廠家所采用的，而可編程控制器的生產廠家也不同，其中國產的品牌價格較低，原裝進口的價格較。其三，不同廠所用的模塊輸出電流大小不一樣，如模塊的輸出電流小，配的模塊數多，可靠性高，但增加成本。對于以上種種因素，用戶在訂購設備時，要綜合考慮。 來源:tede
　　
　　5.售后服務
　　
　　售后服務的好壞直接影響用戶選擇高科技產品的決心，也最終決定了制造廠家的銷售市場。對此，一些廠家在前期市場看好的條件下，忽略售后服務，最終導致企業形象下降、市場萎縮，有著深刻的教訓。因為高頻直流電源屏屬于高科技產品，用戶特別是技術水平較為落后的用戶在第一次作出這一選擇時，本身已帶有一定的風險，如果廠家不做好售后服務，使用戶存在后顧之憂，則勢必影響其積極性，最終影響產品的推廣應用。電力系統內部信息交流較多，用戶在選型時，可以先了解廠家用戶的使用情況及意見，作為選擇廠家的參考。

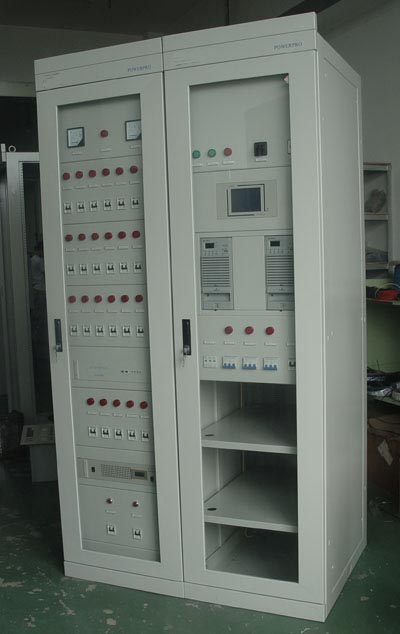

直流屏產品選型表

適用場合	經常負荷	推薦系統型號	交流輸入	容量(Ah)	主屏柜 數量(面)	屏柜尺寸 高×寬×深(mm)
緊湊型10KV站	≤5A	GZDSW33-7/220/5B	220V/100V	7	2	710×500×240
		GZDSW33-12/220/5B	220V/100V	12	2	710×500×240
		GZDSW33-24/220/7.5B	220V/100V	24	3	710×500×240
		GZDSW33-38/220/7.5B	220V/100V	38	3	710×500×240
寬松型10KV站	≤5A	GZDSW33-12/220/5L	220V/100V	12	1	1600×600×600
		GZDSW33-24/220/7.5L	220V/100V	24	1	1600×600×600
		GZDSW33-38/220/7.5L	220V	38	1	2260×800×600
		GZDSW33-65/220/20Y	380V	65	1	2260×800×600
35KV站	≤10A	GZDSW33-80/220/30F1	380V	80	2	2260×800×600
		GZDSW33-100/220/30F1	380V	100	2	2260×800×600
		GZDSW33-120/220/30F1	380V	120	2	2260×800×600
		GZDSW33-150/220/40F1	380V	150	2	2260×800×600
110KV站	≤15A	GZDSW42-2×100/220/30F1	380V	2×100	4	2260×800×600
		GZDSW32-200/220/40F1	380V	200	4	2260×800×600
		GZDSW32-300/220/60F1	380V	300	5	2260×800×600
220KV站 330KV站	≤20A	GZDSW40-200/220/60F1	380V	200	4	2260×800×600
		GZDSW40-300/220/80F2	380V	300	6	2260×800×600
		GZDSW40-400/220/80F2	380V	400	6	2260×800×600
550KV站	≤30A	GZDSW40-400/220/80F2	380V	400	6	2260×800×600
		GZDSW40-500/220/100F2	380V	500	6	2260×800×600
		GZDSW40-800/220/120F2	380V	800	8	2260×800×600
