TrustPLC CTS7-200 PLC主要性能特點

• 高速、大容量

  ·　邏輯指令0.15us，浮點指令8us，模擬量采樣時間0.2ms
  ·　最高達200KHz的高速輸入計數器以及200KHZ的高速脈沖輸出
  ·　程序空間最大達72Kbytes，數據空間最大達110Kbytes
  ·　可接7個擴展模塊，數量量I/O最多達248點，模擬量I/O最多達56點
• 可靠性高

  ·　特殊設計，抗ESD、抗干擾和抗腐蝕能力強
  ·　全部產品嚴格進行工業環境適應性測試，并取得CE認證
  ·　多重密碼保護，更有核心程序單向下載功能，永久保密
  ·　通信接口采用防雷技術，可抗2000V電壓沖擊。

• 通信能力強

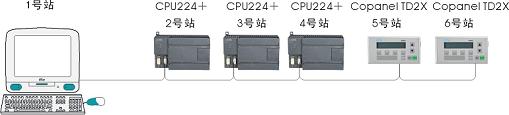

  ·　PPI通信
      CTS7-200系列CPU，集成1到2個PPI通信口，其硬件接口為RS485，提供9.6Kbps、19.2Kbps和187.5Kbps的通信速率。PPI為令牌網絡結構， 可以在不加中繼的情況下組成PPI網絡，通過NETR和NETW進行數據交換，每個交換數據包達200Bytes，每個CPU可以有8個通信連接，也就是說，每個CPU可以與8個上位機或其它CPU進行通信。
      在I/O規模需求比較大的系統，一個CPU不能滿足控制要求時，可以通過多臺CPU組網實現分布式控制，由于CPU的通信能力強， 因而可以實現快速的數據交換，系統可靠性很高。

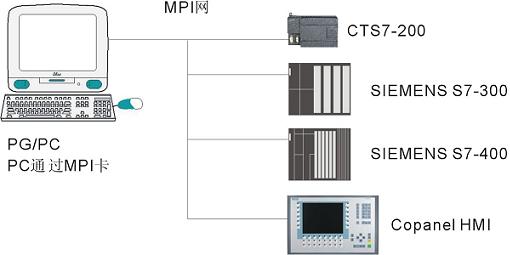

·　MPI通信
    CTS7-200系列CPU可以連接到MPI網絡，其通信速率為19.2Kbps或187.5Kbps，在MPI網絡中只能作為MPI從站。MPI主站可以讀取從站的數據，但MPI從站之間不能進行通信。

注：SIEMENS為德國西門子公司的注冊商標

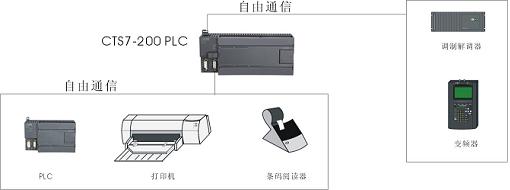

·　自由口通信
    CTS7-200系列CPU提供1到2個自由通信口，此通信口不能切換到PPI協議，CPU內置了MODBUS、USS等多個通信協議庫，用戶也可編寫自己的通信協議，實現不同的設備通信要求。CPU的兩個自由通信口可以同時進行通信，可以滿足要求高速通信、同步控制或外設較多的應用場合。

·　DP通信
    通過DP從站模塊，CTS7-200 PLC可以連接到PROFIBUS現場網絡，作為某一DP主站的遠程從站，既可以快速實時交換數據，有可以獨立運行，可靠性非常高。

• 智能化程度高

      針對不同的控制要求，CTS7-200系列CPU集成了很多功能庫，實現了復雜的控制功能且簡化了編程。

      1. 調用自整定模糊邏輯溫控庫PIT_T實現溫度控制，用戶無需編程且該功能庫不占程序空間和數據空間。PID的參數自整定，適應溫控范圍廣；算法帶模糊邏輯功能，控溫準確，動態性能好，最多可實現64個回路控制。適用于塑料機械、焊接設備、玻璃機械等各種需要溫度控制的場合。

      2. 通用PID庫，帶自整定向?qū)В琍ID指令的執行時間只有18μs，具有非常高的實時性能，可以滿足從慢速到高速閉環的各種應用場合。

      3. CPU集成6路高速脈沖輸入和2路高速脈沖輸出，高速脈沖輸入輸出的最高頻率達200K，CPU提供回零、定位、同步和直線圓弧插補等子程序庫，可以實現非常復雜的運動控制功能。適用于各種需要位置控制的應用場合，如印刷包裝機械、飛剪系統等。

TrustPLC CTS7-200 PLC使用規范

1. TrustPLC CTS7-200系列CPU的接地點應接到信號地上，不能接到交流地上。如果現在沒有很好的地線，則把接地點懸空，不要連接到機柜上。

2. 通信線要兩端良好接地，并且網絡兩端要使用帶終端電阻的網絡接頭。

3. 通訊后PORT1為編程接口，集成RS232，無需要專用編程電纜，但不能帶電插拔通信電纜，否則過高的靜電可能會導致通訊口損壞。
