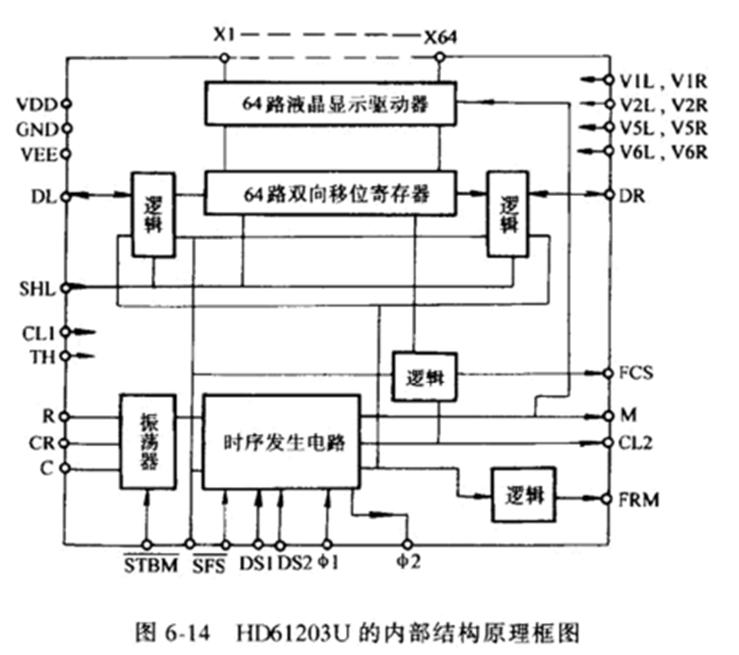

HD61203U的內部結構原理框圖如圖6-14所示。從圖6-14可見它的內部集成有一個64路液晶顯示驅動器、一個64路雙向移位寄存器、一個時序發生電路、一個振蕩器、4個邏輯電路共8個單元電路。HD61203U內部的振蕩器是RC振蕩器，它通過R和C兩端外接振蕩器電阻（R1）和振蕩器電容（ C1）就可以自行工作，CR端（37腳）也可以直接外接一個時鐘信號。振蕩器的工作將使時序發生電路產生顯示時序信號和與其相配的列驅動器的時鐘信號。
HD61203U驅動器內部沒有鎖存器，移位寄存器直接控制驅動電平。數據移位寄存器是雙向傳愉的，傳輸方向由SHL設置。移位脈沖由CL2同步提供，移位脈沖的相位選擇由FCS端設置。當FCS=VDD時，CL2的上升沿有效，FCS接地時，CL2的下降沿有效。HD61203U集成電路是低阻抗點陣圖形液晶顯示行驅動器，64路XI - X64驅動端可以直接驅動較大面積的液晶顯示器件的行控制端。驅動輸出與交流驅動波形M及移位寄存器數據之間的關系如表所示。
|
移動寄存器數據 |
M |
輸出電平 |
含義 |
|
0 |
1 |
V6L、V6R |
非選顯示高電平 |
|
0 |
0 |
V5L、V5R |
非選顯示低電平 |
|
1 |
1 |
V2L、V2R |
選擇顯示低電平 |
|
1 |
0 |
V1L、V1R |
選擇顯示高電平 |
