摘要：A5系列PLC是完全由正航公司自主研發生產的高性能PLC，其CPU模塊上有兩個模擬電位器。用戶可以使用這兩個模擬電位器來調整程序內的一些常用參數。
關鍵詞：正航 A5 PLC 模擬電位器 調整參數
A5系列PLC是完全由正航公司自主研發生產的高性能PLC，其CPU模塊上有兩個模擬電位器。用戶可以使用這兩個模擬電位器來調整程序內的一些常用參數。例如，在某些場合，用戶可能有某一個參數需要根據PLC工作的環境等實時進行調整。
下圖為A5系列中的一款PLC的CPU移去上面蓋板和擴展口蓋板后的前面板正視圖，包括運行開關，頂調電位器，CPU型號標簽，信號線連接端子、I/O狀態指示燈、編程口、CPU狀態指示燈、擴展總線接口等幾個部分。
如上圖所示，A5的模擬電位器位于A5系列PLC的右側小翻蓋下面，使用小十字螺絲刀可以進行旋轉調整。
當旋轉調整這兩個模擬電位器時，可以改變PLC內部的兩個字節SMB28和SMB29的值，使這兩個字節的值從0—255變化。在程序中可以使用此方法調節參數。
例如，我們需要編程實現如下功能：
ü 當輸入點I0.0有輸入后，進行計時，計時值到，Q0.0輸出
ü 當輸入點I0.0斷開后，Q0.0立即斷開
ü 計時值可以通過模擬電位器進行調整，從2—6秒可變
我們使用電位器A（左邊的電位器）來調整參數。當旋轉左邊的電位器時，SMB28的值會從0—255變化，而要求調整的定時值是2—6秒，當采用分辨率為100毫秒的定時器時，即要求調整的值是20—60。
因此我們做一個計算，設x為SMB28的值，y為我們需要的定時值，則
y=40*x/255+20
這樣，當x=0時，y=20；當x=255時，y=60。

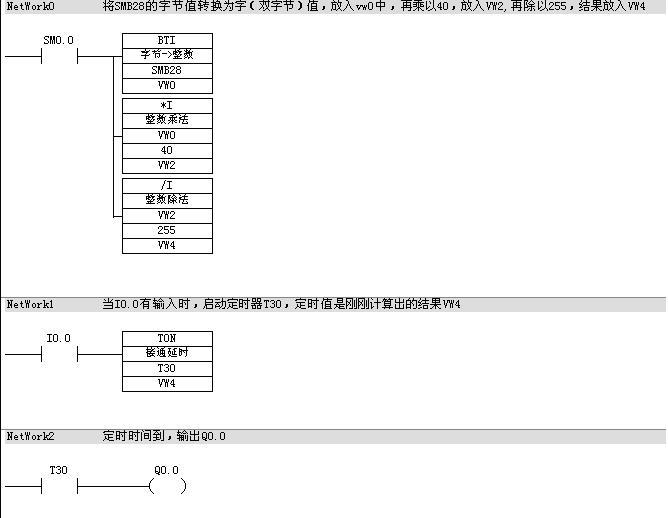

編程如下：
|
