三相電流變送器JIE-C46在采煤機電控系統中的應用
關鍵字：三相交流電流變送器，采煤機電控
本文介紹了基于互感原理的，通過內部計算電路轉換輸出標準模擬量信號的交流電流變送器，在采煤機電控系統中應用，對于采煤機前后截割電機的電流進行監測，實時反饋電機的工作狀態，并且顯示，以便操作人員更好的把握設備的工作狀態。
1、引言
我國土地幅員遼闊，礦產資源豐富，近些年在礦產資源開發上投資大，利用率高；相應的礦產采掘設備也在不斷的創新，不斷的提高，減少人員的工作量、降低工作強度，機械化、自動化、安全的開采。
采煤機一般有前后兩個截割電機，功率基本前大后小，主要靠電牽引移動，統一由一個電控箱集中控制，在采煤機的中部位置，礦用采煤機電壓一般為AC 660V、AC 1140V兩種，工作電流一般為AC 200A、AC 600A兩種。

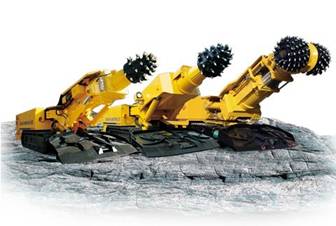

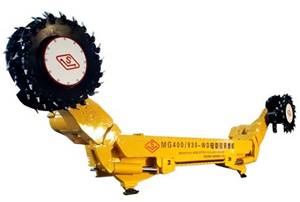

采煤機 掘進機
2、電流變送器的原理

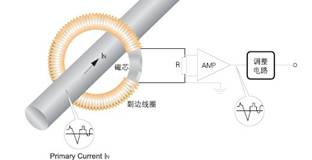

交流電流變送器基于電磁感應原理（互感原理），被測電流IN流過導體時，導體周圍產生電流成比例的磁場，該磁場由副邊線圈測量，其輸出電壓VH與被測電流IN成正比，通過電子電路放大、整形并確定為需要的標準信號VM，此信號精確反映原邊電流有效值。
電磁感應原理示意圖 JIE-C46外形
交流電流變送器是一種能將被測交流電流轉換成按線性比例輸出直流電壓或直流電流的儀器，產品廣泛應用于電力、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。JIE-C46電流變送器的特點為：
1）、三孔設計，可同時測量A\B\C 3相電流 .
3）、整個量程范圍都有極高的線性度.
4）、集成化程度高，優良的溫度特性和長期工作穩定性，使變送器免于定期校驗.
5）、準確度高.
6）、結構簡單牢固，抗震性好
7）、過載能力強.
3、電流變送器在采煤機中的應用

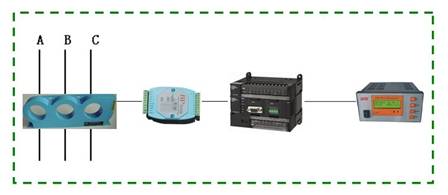

為使操作人員對采煤機的工作狀態實時的進行了解、掌握，我們推出一款三相穿孔交流電流變送器，主要針對動力線三相電流進行監測，包括前后截割電機及牽引電機進行采樣，信號在輸入采集模塊轉化為數字量，接著送入PLC主機單元，用以執行電氣保護及中文屏數據顯示。因?yàn)榇巳嚯娏髯兯推骶哂械统杀尽⒄加每臻g小、耐強震、等諸多優點，在各種煤礦機械上得到了良好的應用。
在選用電流變送器時需要注意一下幾點：
1）、對于產品的精度要求，一般精度為0.5%；
2）、此產品為閉口式測量，不能開口，煤機在作業當中存在很大的震動；
3）、對于電流變送器要求有足夠的抗震強度，特別是接線端子處容易在強震下出現脫落現象，這樣在控制終端會有故障顯示；
4）、選擇電流變送器時需要考慮過載能力。
4、結束語
社會的科技告訴發展，對于各行各業的安全都作為重中之重，礦產采掘業也不例外，電牽引采煤機以人的安全為核心，減少傳統的人工采煤方式，電流變送器作為采煤機的核心元器件起到至關重要的作用，為相關工作人員的安全井下作業提供一個堅實的保障基礎，并且及時的對設備的工作狀態進行檢測、保護。
|
