系統概述

無線路燈單燈測控系統式采用目前最先進的 ZIGBEE 無線技術，結合嵌入式系統，針對城市路燈控制系統現狀和節能及精確控制的實際需求，提出的無線組網、單點控制解決方案。具備低功耗、遠距離、無線靈活組網、抗干擾、燈具故障自檢等優點，可為廣大路燈控制設備廠商提供定制的無線配套產品。

  無線單燈測控系統的實施可顯著提高路燈系統的管理水平，滿足遠程控制、實時監控、數據收集、自動或人工調光、燈具保護、動態節電等功能需求。

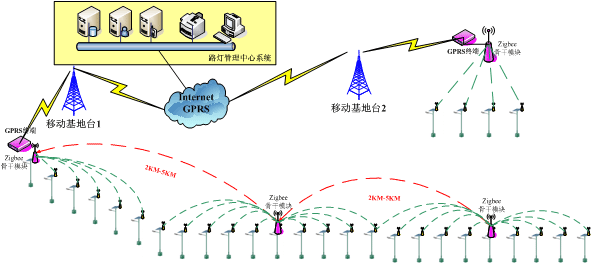

系統構成

 路燈控制部分：路燈控制器實現燈具電流電壓等工作狀態的監測和路燈調光及開關燈控制。燈具工作狀態信息和調整指令通過集成在控制器內部的 ZIGBEE 無線模塊進行收發。
 中繼部分：中繼部分用于集中控制 2 KM 覆蓋區域內的路燈信息，可通過無線組網擴大 ZIGBEE 網絡的覆蓋范圍。
 公網路由：各個ZIGBEE 網絡通過 GPRS \ CDMA \或是 WIFI 的無線城市網絡匯聚到路燈管理處。
 路燈管理處：路燈管理處控制計算機通過公網路由經 ZIGBEE 無線網絡和每個燈具保持連接，通過后臺軟件可實時接收燈具狀態信息和下發控制指令。

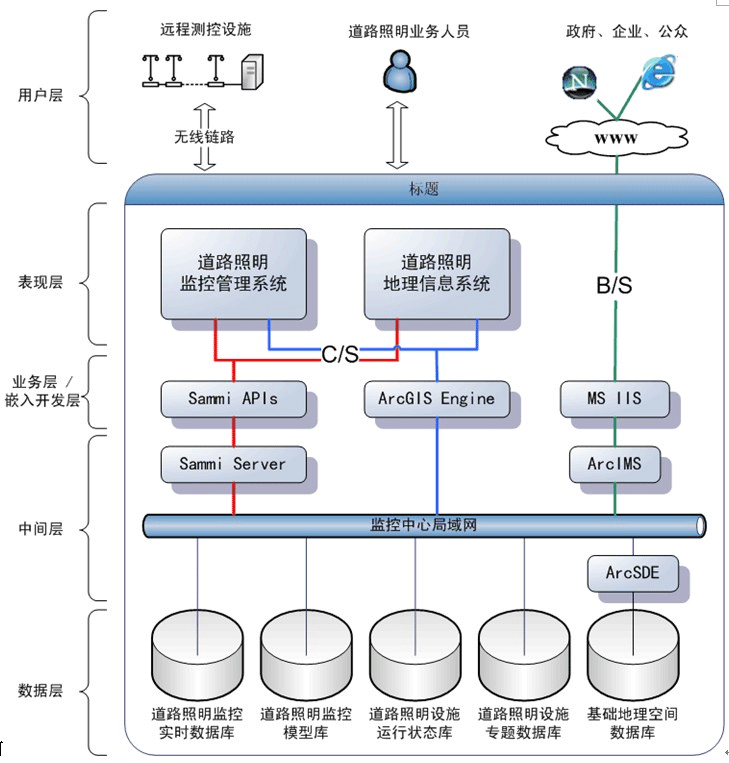

系統架構
