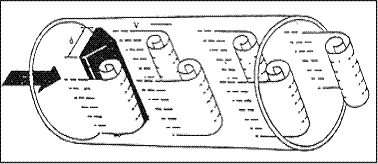

圖 ( 一 )

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為 f ，被測介質來流的平均速度為 V ，旋渦發生體迎流面寬度為 d ，表體通徑為 D ，根據卡曼渦街原理，有如下關系式 :

f=StV/d 公式 (1)

式中：

f －發生體一側產生的卡門旋渦頻率

St －斯特羅哈爾數（無量綱數）

V －流體的平均流速

d －旋渦發生體的寬度

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中 , 斯特羅哈爾數（ St ）是無因次未知數，
