（1）截止區：其特征是發射結電壓小于開啟電壓且集電結反向偏置。對于共射電路，UBE<=UON且UCE>UBE 。此時IB=0,而iC<=ICEO。小功率硅管的ICEO+在1uA以下，鍺管的ICEO小于幾十微安。因此在近似計算時認為晶體管截止時的iC=0。

      (2) 放大區：其特征是發射結正向偏置（UBE大于發射結開啟電壓UON）且集電結反向偏置。對于共射電路，    UBE>UON且UCE>=UBE （即UC>UB>UE）。此時的，iC幾乎僅決定于IB，而與UCE無關，表現出IB 對 iC的控制作用，IC=?IB。在理想情況下 ，當IB按等差變化時，輸出特性是一組橫軸的等距離平行線。（簡單的說對于NPN型管子,是C點電位>B點電位>E點電位,對PNP型管子,是E點電位>B點電位>C點電位,這是放大的條件.）

      （3） 飽和區： 其特征是發射結和集電結均處于正向偏置。對于共射電路，UBE>UON且 UCE<UBE。此時IC不僅與IB有關，而且明顯隨UCE增大而增大，IC<?IB。在實際電路中，如晶體管的UBE增大時，IB隨之增大，但IC增大不多或基本不變，則說明晶體管進入飽和區。對于小功率管，可以認為當UCE=UBE，及UCB=0時，晶體管處于臨界狀態，及臨界飽和和臨界放大狀態。（要想使管子飽和導通,則應該(NPN型)Ub>Ue,Ub>Uc;(PNP型)Ue>Ub,Uc>Ub.）

        在模擬電路中，絕大多數情況下應保證晶體管工作在放大狀態。

         2. NPN型三極管的開關作用

      電路用途     了解NPN型三極管加電方向及通、斷(開關)作用。

      工作原理     三極管除了有對電流放大作用外,還有開關作用(即通、斷作用),當基極加上正偏壓時,NPN型三極管即導通處于飽和狀態及燈會亮,反之,三極管就不導通,燈不亮。

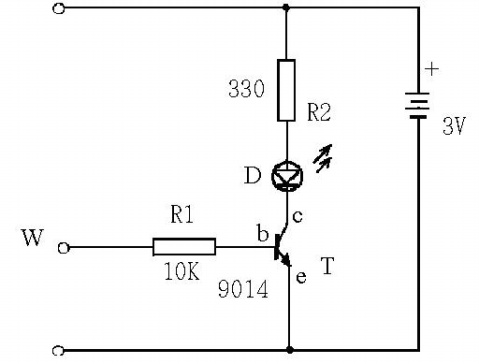

      實驗方法      按接線圖表5接好電路,注意三極管e、b、c三個管腳及發光二極管的極性不要接錯。R1是基極的偏置電阻,當用紅線(W)接到2V電壓時可向基極加上偏置電流使三極管導通,(即c、e極間相當于短路),發光二極管D導通發光。當紅線(W)接到低電壓時,三極管不導通(即c、e間相當于斷路)發光二極管D不發光。

     元件作用        電阻R1基極偏置用,電阻R2有限流作用,也是三極管集電極的負載電阻。發光二極管D指示作用,三極管T開關作用,電池E供電。
