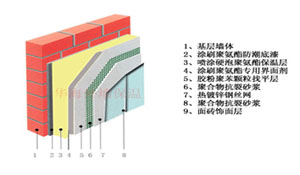

外墻噴涂聚氨酯瓷磚飾面體系

一. 施工要點
1、施工準備
基層墻體應符合《混凝土結構工程施工質量驗收規范》（GB 50204-2002）和《砌體工程施工質量驗收規范》（GB 50203-2002）及相應基層墻體質量驗收規范的要求并通過驗收。聚氨酯的性能指標應符合JC/T998-2006《噴涂聚氨酯硬泡體保溫材料》的要求。墻面應清理干凈，無油漬、無浮灰。施工孔洞、腳手架眼以及陽臺板、墻面缺損處應用砂漿修補整齊；墻面松動、風化部分應剔除干凈。基層墻面平整度誤差不得超過3mm。

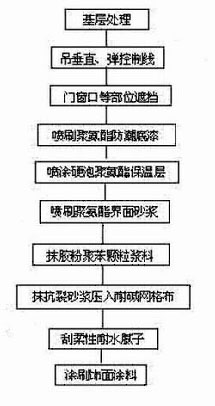

2．體系構造流程圖;

3、環境要求：
a. 施工作業期間氣象應滿足以下條件：現場噴涂作業時環境氣溫宜為15℃-40℃,但不應低于10℃或高于40℃；墻面含水率宜為9%，風力不大于等5m/s(3級風)相對濕度應小于80%，雨天不得施工。當施工時環境溫度低于10℃時，應采取可靠的技術措施保證噴涂質量。高濕或暴曬下嚴禁作業。
b.外保溫施工與作業技術條件如下：
外沿單排或雙排鋼管腳手架,鋼管門式腳手架；距墻體裝飾面應為(00-2.5米),最大處不超過5米；設有不大于1.2米的圍護欄桿；其施工必須符合國家現行安全技術規定。腳手架的搭設，應滿足噴涂的進度要求。
c.聚氨酯白料、黑料應在干燥、通風、陰涼的場所密封貯存，白料貯存溫度以15℃～20℃為宜，不得超過30℃，不得曝曬。黑料貯存溫度以15℃～35℃為宜，不得超過35℃，最低貯存溫度不得低于5℃。聚氨酯白料、聚氨酯黑料的貯存期均為6個月。聚氨酯白料、黑料在貯存運輸中應有防曬措施。

二．基層處理
墻面應清理干凈、清洗油漬、清除浮灰等。墻面松動、風化部分應剔除干凈。墻面平整度控制在±3mm以下。如果基層偏差過大，應抹砂漿進行找平。去除外墻所有附著物、油污及混凝土梁外脹等缺陷修整合格，凸出物高度﹤6㎜。砌體與梁、柱間隙用鋼網處理，鋼網在縫兩側搭寬≧200㎜。門窗安裝完畢并完成局部填平。

三． 吊垂直、彈控制線
在頂部墻面與底部墻面下膨脹螺栓，作為大墻面掛線鐵絲的垂掛點，高層建筑用經緯儀打點掛線，多層建筑用大線墜吊細鋼絲掛線,用緊線器勒緊在墻體大陰、陽角安裝鋼垂線，鋼垂線距墻體的距離為保溫層的總厚度。 掛線后每層首先用2m杠尺檢查墻面平整度,用2m托線板檢查墻面垂直度。達到平整度要求方可施工。

四.施工過程
 1. 門窗口等部位的遮擋
聚氨酯預制件粘結完成后噴施硬泡聚氨酯之前，應充分做好遮擋工作。門窗口等一般用塑料布裁成與門窗口面積相當的布塊進行遮擋。對于架子管，鐵藝等不規則需防護部位應采用塑料薄膜進行纏繞防護。
       門窗口部位遮擋
2.噴刷聚氨酯防潮底漆
用噴槍或滾刷將聚氨酯防潮底漆均勻噴刷，無透底現象，噴涂兩遍，時間間隔為2小時。濕度大的天氣，適當延長時間間隔，以第一遍表干為標準。

           噴防聚氨酯潮底漆                                         涂刷聚氨酯防潮底漆
3.噴涂硬泡聚氨酯保溫層
開啟聚氨酯噴涂機將硬泡聚氨酯均勻地噴涂于墻面之上，　多層噴法：沿墻體頂角開始噴涂，先頂0.5ｍｍ的底層，之后每層厚度20ｍｍ多次進行噴涂、使聚氨酯泡沫形成多層發泡。使冷庫保溫效果達到更佳，同時對聚氨酯泡沫的強度達到更高，不會產生開裂、脫落。
     噴涂硬泡聚氨酯
4.噴刷聚氨酯界面砂漿
聚氨酯保溫層修整完畢并聚氨酯保溫應充分熟化24——48h之后，再進行聚氨酯界面砂漿施工工序，用噴斗或滾刷均勻地將聚氨酯界面砂漿噴刷于硬泡聚氨酯保溫層表面。均勻覆蓋不能有漏噴或漏刷，在噴完聚氨酯界面砂漿12--24h后，在進行下道工序的施工。注意雨天不能噴刷聚氨酯界面砂漿。
             噴刷聚氨界面砂漿
5.吊垂直線
    在距樓層頂部約100mm和距樓層底部約100mm,同時距大墻陰或陽角約100mm處,根據垂直控制通線做垂直方向灰餅(樓層較高時應兩人共同完成)，作為基準灰餅，再根據兩垂直方向基準灰餅之間的通線，
做墻面找平層厚度灰餅，每灰餅之間的距離按1.5m左右間隔粘貼。灰餅可用膠粉聚苯顆粒漿料做，也可用廢聚苯板裁成50mm×50mm小塊粘貼。待垂直方向灰餅固定后,在兩水平灰餅間拉水平控制通線,具體做法為將帶小線的小園釘插入灰餅,拉直小線,使小線控制比灰餅略高1mm，在兩灰餅之間按1.5m左右間隔水平粘貼若干灰餅或沖筋。
      每層灰餅粘貼施工作業完成后水平方向用5m小線拉線檢查灰餅的一致性，垂直方向用2m托線板檢查垂直度,并測量灰餅厚度，沖筋厚度應與灰餅厚度一致。用5m小線拉線檢查沖筋厚度的一致性，并作記錄。
6. 找平層抹膠粉聚苯顆粒
     抹膠粉聚苯顆粒保溫漿料時，其平整度偏差不應大于±4mm，抹灰厚度略高于灰餅的厚度。保溫漿料抹灰按照從上至下,從左至右的順序抹。涂抹整個墻面后，用杠尺在墻面上來回搓抹，去高補低。最后再用鐵抹子壓一遍，使表面平整，厚度一致。保溫面層凹陷處用稀漿料抹平，對于凸起處可用抹子立起來將其刮平。待抹完保溫面層30min后，用抹子再趕抹墻面，先水平后垂直，再用托線尺檢測后達到驗收標準。保溫漿料施工時要注意清理落地灰,落地灰應及時少量多次重新攪拌使用。
        抹膠粉聚苯顆粒
7.鋪設鍍鋅鋼絲網
抹膠粉聚苯顆粒保溫層（72小時后）鍍鋅綱網鋪平,用脹釘和壓片壓緊,各釘壓緊力應均勻,鋼網對接。鋼網與保溫層貼緊局部間隙不得過大。鋼網對接處用雙股22#鍍鋅綁線捆扎牢靠,間距200-250㎜。陽角處鋼網對接按間距100-150㎜用雙股22#鍍鋅綁線捆扎,陽角邊部必須用脹釘壓緊
(注意點：鋼絲網對接處一定要交錯不小于50mm。)
 鋪設鍍鋅鋼絲網       打錨固釘
8.抗裂抹面膠漿
將配好的抗裂抹面膠漿從鋼絲網的中央向四周用抹子抹平，應將鋼絲網沒入膠漿之內找平層.施工完成3－7天且保溫層施工質量驗收以后，即可進行抗裂層施工。南京長三角防水保溫材料有限公司
