電機自藕降壓啟動原理
自耦降壓啟動是利用自耦變壓器降低電動機端電壓的啟動方法，自耦變壓器一般由兩組抽頭可以得到不同的輸出電壓（一般為電源電壓的80％和65％），啟動時使自耦變壓器中的一組抽頭（例如：65％）接在電動機的回路中，當電動機的轉速接近額定轉速時，將自耦變壓器切除，使電動機直接接在三相電源上進入運轉狀態。通過自耦降壓啟動，可以有效地保護電網電壓不至于在瞬間變得很低從而保護電網中的其他設備，保證設備正常運行與生產連續進行。

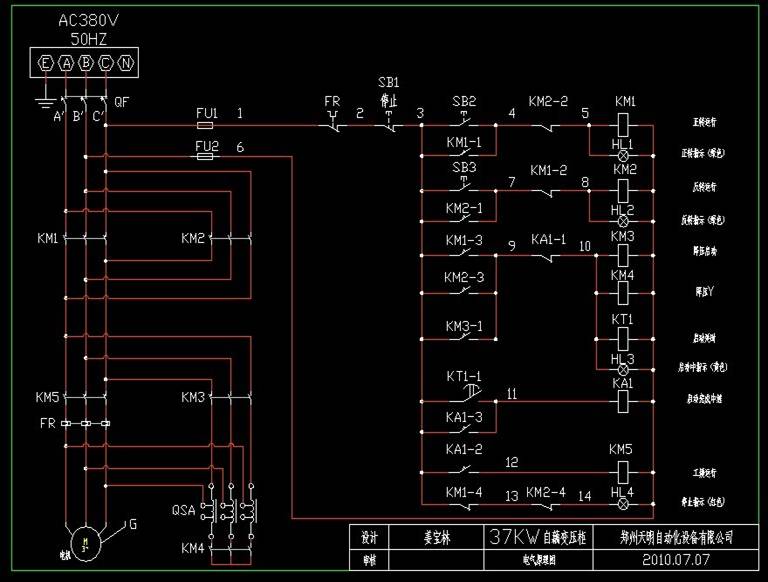

37KW自藕降壓啟動原理圖

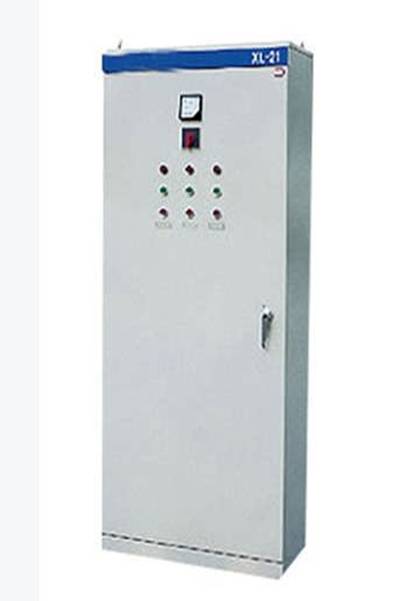

37KW自藕降壓啟動柜操作說明

1、接好電源進線和電機線后，將時間繼電器設為8S。
2、合上總斷路器。
3、如需正轉，則按下“正轉運行”按鈕，設備進入降壓啟動狀態，黃色指示燈亮，正轉指示燈亮。
4、如需反轉，則按下“反轉運行”按鈕，設備進入降壓啟動狀態，黃色指示燈亮，反轉指示燈亮。
5、8S延時后設備自動切換至工頻正常運行狀態，黃色指示燈熄滅。
6、停止時按下“停止”按鈕，設備停止運行。
注意：切換電機轉向時一定要等待電機停止運轉時，再按下運行按鈕。
如有疑問，請電話聯系我公司售后服務部。
