1. 溫度計的制作原理、構造
1.1 制作原理
從制作原理上講，溫度計分三類：
1.1.1 填充液體式—當溫度變化時，液體會相應的膨脹或收縮。
1.1.2 填充氣體式—當溫度變化時，氣體會相應的膨脹或收縮。
1.1.3 雙金屬式—雙金屬式溫度計的感應元件是由兩種熱膨脹系數不同的金屬組成的，呈螺旋狀，它們會根據溫度的變化產生形變，指示溫度。
特征：與液體填充式溫度計相比較，這種溫度計幾乎不存在環境溫度誤差；由于沒有填充液體，它的使用是非常安全的（沒有環境污染）；這種溫度計結構簡單，價格合理。

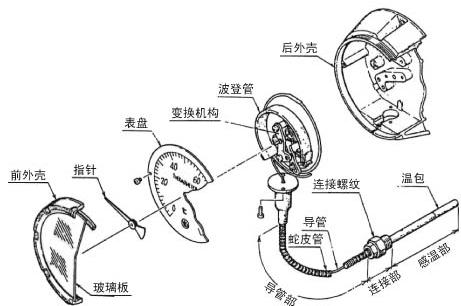

1.2 溫度計結構
1.3 溫度計的術語
1.3.1 表直徑Φ60Φ75Φ100Φ150
1.3.2 蛇管、連接口徑、毛細管、感溫部

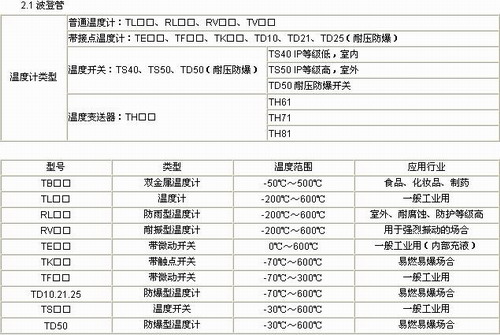

2. 溫度計分類
3. 溫度計的選型與報價
3.1 首先根據客戶需求確定溫度計的種類，再根據使用場所確定型號；種類：普通溫度計、帶接點溫度計、溫度開關、溫度變送器；
使用場所有以下三種情況：
室外用，要求防護等級高、耐腐蝕的場合
對應型號：RB□□、RL□□
具有強烈振動的場合（不銹鋼、充液式）
對應型號：RB□□、RL□□
易燃易爆的場合
對應型號：TD□□

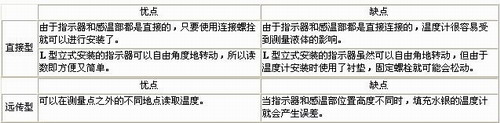

3.2 溫度計的形狀與安裝方式的選擇
3.2.1 形狀與安裝的方法：
3.2.2 溫度計表盤刻度·感溫部材質的選擇
※選擇溫度計時，考慮正常情況下待測溫度的范圍應位于溫度表盤刻度的30%～60%。
當溫度超出了這個范圍，可能會造成表計的破裂。
例如：溫度計在運輸過程中，經過赤道或寒帶或者儲存在寒帶，都要特別注意！
應用：如果實際測量液體溫度是40℃～60℃，那么表盤刻度應選擇0～100℃。
※確認接液部件材質是否適合待測液體或氣體。

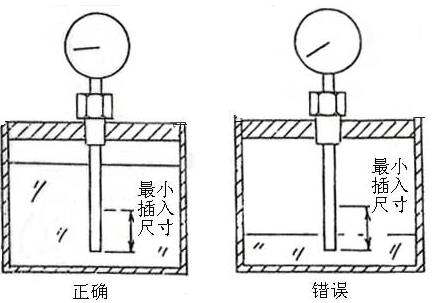

3.2.3 感溫部最小插入尺寸
不同型號，溫度范圍和感溫部直徑共同決定了它的最短插入深度。不能低于1/3（插入/長度）訂貨時，選定了規格，就需要選擇一個合適的長度，它要大于最短插入深度，才能確保性能的發揮。
3.2.4 環境溫度的補償方法
當溫度計周圍的環境溫度變化時，指使器和毛細管內的液體會相應的膨脹或收縮，這時指示誤差就產生了。下面兩種補償方法就可以補償這個誤差。
a. 雙金屬補償：①測量實際溫度②測量環境溫度
適合于指示器和導線周圍的環境溫度變化一致的情況
b. 導管補償
適合于指示器和導線周圍的環境溫度各自獨立變化的情況
*指示器周圍的溫度變化很小，而導線周圍的溫度變化很大，反之亦然
*導線的各個部分處于不同的環境溫度之下
*導線的一部分被加熱
3.2.5 保護管
如果出現下列情況，應使用保護管以保護感溫部
*對于具有防腐蝕性的流體，有必要使用適當材質制成的保護管。
*如果出現高壓，有必要使用適應工作壓力的保護管。
*如果流體流動起來，有必要使用適宜的流速和流量的保護管。
*如果拔出溫度計時流體泄漏，有必要使用保護管。
*如果溫度計內的填充液體從傳感器中泄漏，有必要使用保護管。
|
