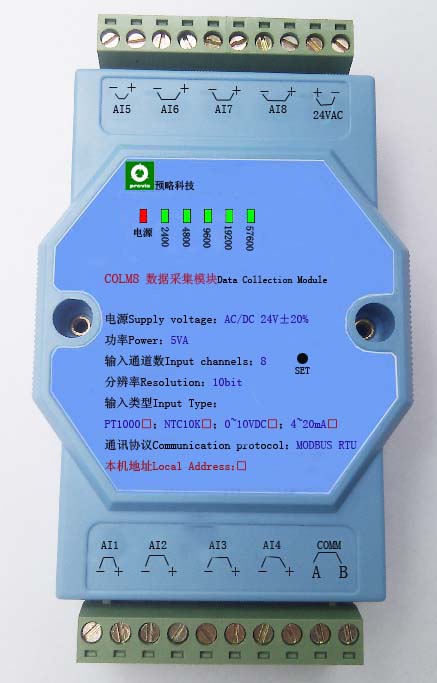

COLM8 自由配置數據采集模塊

一、  COLM8數據采集模塊：

1)        支持標準modbus rtu協議，通過RS485接口輸出，可以和PC機、PLC、觸摸屏等構成各類數據采集系統。

2)        所有輸入輸出通道、通訊端口采用光電隔離。

3)        直接得到AI測量值，而不是停留在AD轉換結果，含自動優化數字濾波。

4)         采用數字校零技術消除系統的失調和漂移，保證各個通道的精度和一致性；

5)        軟件配置信號輸入類型、包括電阻、電壓、電流等各類傳感器，自由變換量程范圍。

6)        輸入和電源加有完善的TVS保護電路，短時間信號極性接錯不會損壞。電源輸入1kV浪涌保護，3kV EFT和8kV ESD保護，獨立看門狗電路，保證惡劣環境下可靠運行。

7)        交、直流電源通用。

8)        無須撥動開關設置采集模塊地址，直接通過軟件設置，永久防掉電保護。

9)        軟件補償?shù)榷喾N輔助功能，確保采集數據精度。

10)     配套自由配置軟件和在線仿真軟件。

二、 技術指標：

1)         工作電壓：AC/DC 24V±10%

2)         頻率：50/60Hz

3)         功耗：5VA

4)         輸入信號類型：PT1000； NTC10K； 4~20MA； 0~5VDC； 0~10VDC

5)         輸入通道數：8路

6)         分辨率：10 /12 bit。

7)         電路精度：±0.2℃，±2 bit

8)         轉換時間：<100 ms /通道

9)         通訊協議：MODBUS  RTU

10)      地址范圍：1~255

11)      通訊數據格式：數據位8位，停止位1位，無校驗

12)  波特率：2400~57600bps

13)      環境溫度：-40~80℃

14)      環境濕度：≤85％

15)      安裝方式：標準U型導軌安裝

三、 COLM8配套軟件：

配套軟件FLYER-MG可以配置COLM8的輸入輸出通道，設置模塊的通訊地址等。支持在線遠程下載配置。

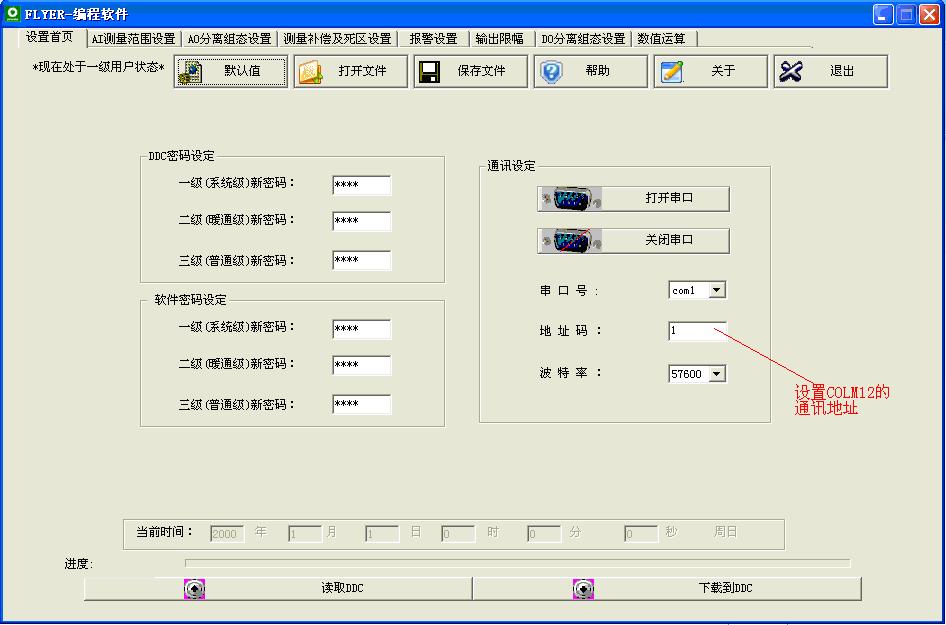

圖示：COLM8通訊地址設置

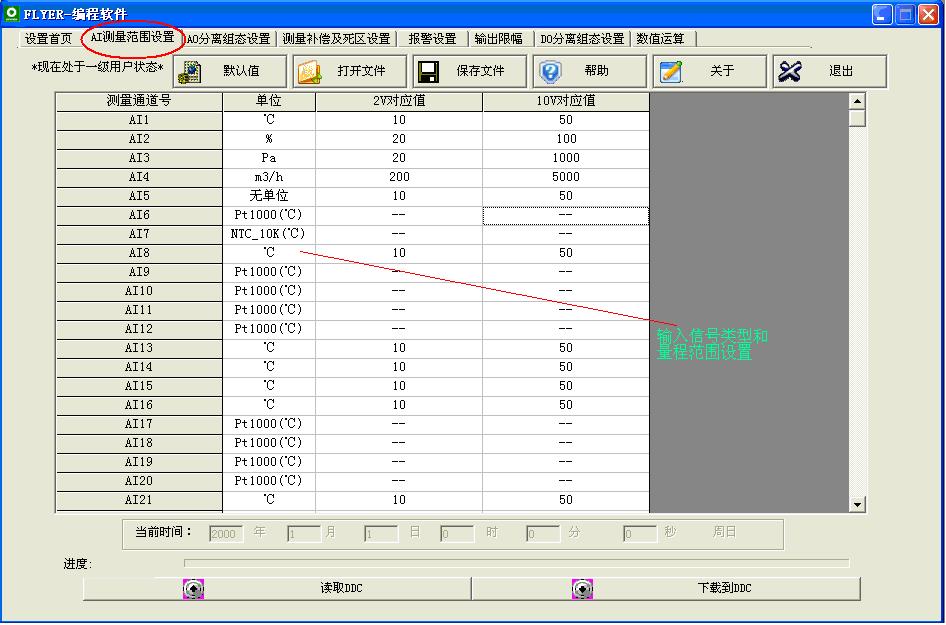

圖示：COLM8輸入通道類型和量程范圍設置

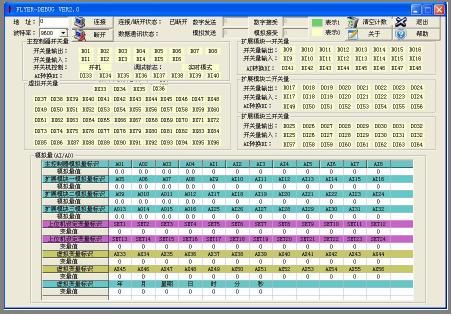

圖示：FLYER-DEBUG軟件可以在線監測COLM8的輸入通道數據
