一、魚雷電源充電控制的基本要求：
       1、直流電源對120節電池進行恒流充電。
       2、充電過程中，動態檢測每節電池的電壓。
       3、充好電的電池能脫開，并能自動檢測脫開后的電池電壓。
       4、在充電主電路發生斷開、松動等故障時，系統能自動報警，并能自我保護。
       5、當系統進行任何動作時，都必須接收上位機的指令，并將系統檢測數值和工作狀況能回饋到上位機。

二、用科威PLC構建的控制方案
     1、  將120節電池按16節為一組，采取分組檢測控制，共分為8組。
     2、  用過渡單元進行8組之間的協調，和與上位機的通信。
     3、  每一組內的檢測PLC及控制PLC間，信息互通，是RS485的主從結構。

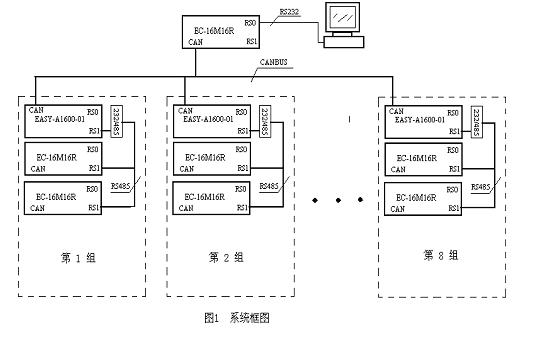

圖1  框圖說明：
      CAN網絡共有科威9臺PLC，一個CAN主站與8個從站進行CAN數據交換，而上位機只與CAN主站進行數據交互。上位機與CAN主站PLC是通過編程口進行數據交換。
      8組控制單元，每一個單元只是一個CAN網絡從節點。組內以RS485固定協議進行數據交換，其中CAN從節點PLC是組內的RS485的主節點。
      CAN通信或RS485通信，其通信狀態是可見的，保證系統數據的通暢及系統工作的安全。

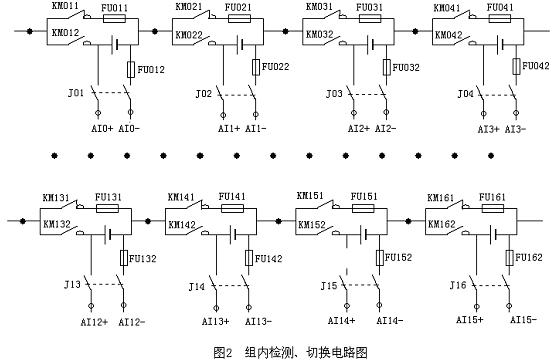

圖2   說明：
       充電控制(如KM012)與旁路控制 (如KM011)分別為一個接觸器的常開點和一個常閉點。為防電池短路放電而設的熔斷器，選為60A。
       J01，J02，。。。，J16是16選1繼電器組。在任何時刻，最多只有一個繼電器吸合。為保證確切可靠運行，其繼電器多余觸點可以接入PLC輸入，作為繼電器狀態檢測。在檢測和軟件互鎖均失敗的情況下，F(xiàn)U012強制熔斷，F(xiàn)U012為自恢復保險，或用R=20K電阻取代。

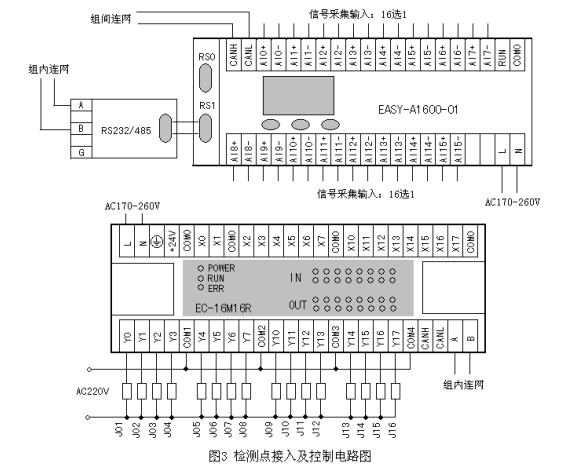

圖3   說明：
       J01-----J16在任何時刻，最多只能吸合一個繼電器，可將繼電器的觸點對應接入科威PLC輸入點，只有當所有輸入都為空時，才具備輸出繼電器的條件。當輸入與輸出不一致時，可以判斷繼電器是否正常，從而保證每次電池測量的正確性。
