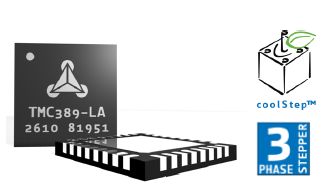

高性能3相步進電機微步驅動芯片TMC389帶有Coolstep專利技術
TMC389是市場上第一個高效率，大電流，高精度的3相步進電機微步驅動芯片。和2相步進電機相比3相步進電機在低速平穩性上更勝一籌。使用StallGuard2專利技術，該技術可以實現在無傳感器的情況下實現對電機力矩的檢測這是世界上第一個具有該專利的3相驅動芯片，也是目前唯一具有Coolstep專利技術的三相步進驅動芯片，Coolstep技術主要是實現驅動電流可以根據電機負載動態調節。TMC389獨特的檢測電機的負載和避免超載能力非常適合用于低成本高可靠性的場合；spreadCycle 3p PWM自動配置混合衰減實現最優的平滑運行達到最優的零點交換性能。TMC389可以通過step/dir或者SPI信號控制。使用microPlyer x16 使所需要輸入的頻率縮小16倍，即外部的主頻可以被放大16倍，如此高的微步可以實現非常高的平滑動態控制。該芯片同時集成了完美的保護和診斷功能，TMC389通過外部的MOSFETs可以直接驅動高達6A的驅動電流。TMC389可以實現最優的能量控制，可以實現不需要冷卻散熱的情況下達到很高的驅動電流甚至是在高溫環境中。
主要特性：
* 3相雙極步進電機驅動
* stallguard2無傳感器力矩檢測專利技術
* Coolstep電流可以根據負載自動調節專利技術
* 可以達到節省80%的能量
* 通過step/dir或者20Bit的SPI控制接口可以實現高達171的微步細分（256正弦波）
* 內部的微步推斷算法可實現在很低的脈沖頻率輸入下達到256的正弦波實現平滑運行
* 通過外部一對N/P溝道的MOSFET可以驅動高達8A的驅動電流
* 同步電流整頓功能減少功率管的發熱量
* 9V到60V驅動電壓
*3.3V或5V邏輯電壓
*集成過流，對地短路保護和過溫保護診斷功能
應用：
* 精密三相步進電機驅動
*舞臺燈光
*醫療設備
*光學設備
*機器人
|
