數據信息中心電源監控管理系統方案
周中1 朱宏2 李文權1 徐敏1
（1．上海安科瑞電氣股份有限公司，上海 201801；2．華東建筑設計研究院，上海 200002）
【摘 要】 介紹一組DIN35mm導軌式安裝電力監控儀表，采用模數化（18mm的倍數）結構，可檢測單相或三相電流、電壓、功率、諧波和電能等參數，與TPC7062KS顯示屏組成數據信息中心電源監控管理系統方案。該方案可實時監測電力參數與能耗數據，且具有安裝、維護方便等優點。
【關鍵字】 數據信息中心 電源監控管理 電力監控儀表 導軌式安裝
0 引言
“節能減排”目前已成為衡量企業未來可持續發展的重要指標。隨著電信、銀行以及大型企業業務的擴展，龐大的數據中心所帶來的管理維護費用和不斷攀升的電費已成為企業主管的一大難題。本文介紹數據信息中心基于導軌式安裝電力監控儀表的電源監控管理方案。該方案主要由觸摸屏、單相或三相交流信號采集單元、互感器構成，能對數據中心電源進行實時采集與顯示電壓、電流、有功功率、無功功率、功率因數、諧波和電能。
1 系統方案
1.1 電源監控配電方案
電力監控系統由DTSD1352-H、DTSD1352、ADL-300EL監控儀表及TPC7062KS觸摸屏組成，典型一次圖如圖1所示。監控儀表主要技術參數見表1。

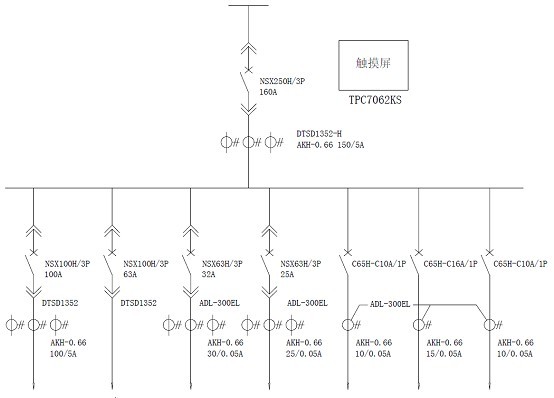

圖1 電源監控一次配電圖

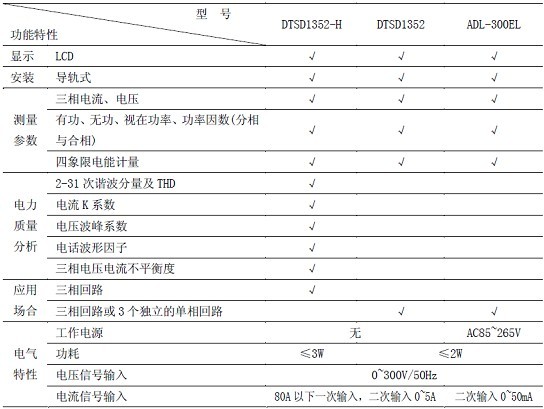

表1 監控儀表主要技術參數
1.2 組網結構圖
系統采用三層網絡分布式結構，子站直接由人機界面TPC7062KS屏進行監控、采集現場儀表數據，電源監控組網結構圖如圖2所示。

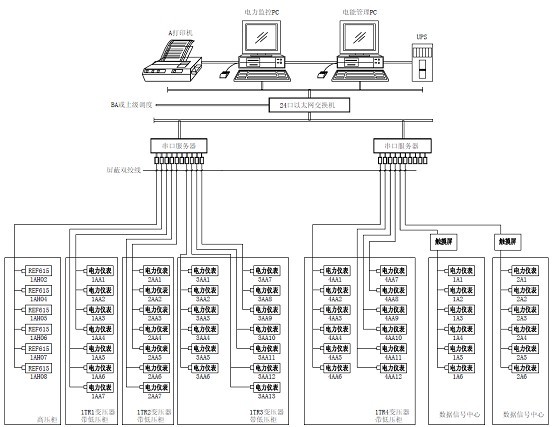

圖2 電源監控組網結構圖
2 電源進線監控
電源進線監控由觸摸屏與DTSD1352-H組成。
2.1 觸摸屏
觸摸屏采用昆侖通態7英寸屏，型號為TPC7062KS，工作電源為DC24V/30W，主要實現的功能是及時將各個儀表采集到的數據動態顯示到人機界面，報警或報警數據存儲上傳，以及實時、歷史報警顯示等。
監控系統主要檢測的數據對象有母線電流、電壓、功率、電能、母線諧波數據，各個支路電壓、電流、功率、電能，及各個支路的分合狀態。顯示方式以數字顯示、折線圖、條形圖為主，監控系統界面如圖3所示。

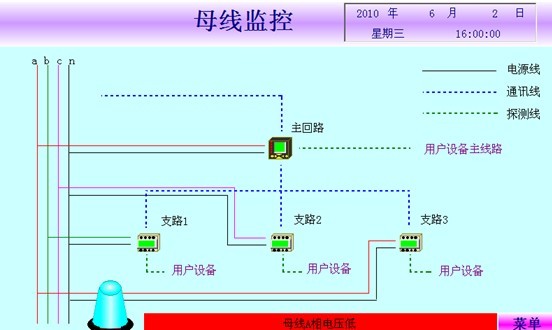

圖3 監控系統界面
2.2 母線電參數檢測儀表——DTSD1352-H
該儀表不需要工作電源，功耗不大于3W；電壓信號輸入，0~300V/50Hz；電流信號輸入，一次電流80A以下直接輸入，80A以上二次輸入0~5A。主要功能有測量常規的三相交流電量，如相電壓、線電壓、電流、有功功率（分相與合相）、無功功率（分相與合相）、視在功率（分相與合相）、功率因數（分相與合相）等；電能有四象限電能，包括吸收有功電能，釋放有功電能，感性無功電能，容性無功電能；以及測量電壓、電流2~31次諧波分量及總諧波含量、電流K系數、電壓波峰系數、電話波形因子及三相電壓、電流不平衡度等，用戶可以方便的對供電電網質量進行分析。
DTSD1352-H在電流小于80A時可直接接入，不需要經過電流互感器，其二次原理圖如圖4所示。

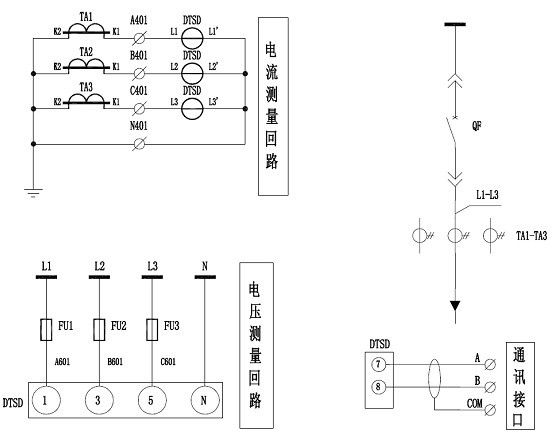

圖4 DTSD1352-H二次原理圖
3 支路監控
3.1 大電流分支回路監控儀表DTSD1352
該儀表主要監測電流大于63A的回路。該儀表可用于1個三相回路中也可用于3個獨立的單相回路。其它監測功能和二次原理同DTSD1352-H。
3.2 小電流分支回路監控儀表¬ ADL-300EL
該儀表主要監測電流小于63A的回路。儀表工作電源，AC85~265V，功耗≤2W；電壓信號輸入，0~300V/50Hz；電流信號輸入，二次輸入0~50mA。主要功能有測量常規的三相交流電量，如相電壓、線電壓、電流、有功功率（分相與合相）、無功功率（分相與合相）、視在功率（分相與合相）、功率因數（分相與合相）、有功電能及無功電能；該儀表可用于三相回路中也可用于3個獨立的單相回路。
ADL-300EL支持0.05A電流信號接入，電流互感器二次側不允許接地。用于三相回路的二次原理如圖5所示。

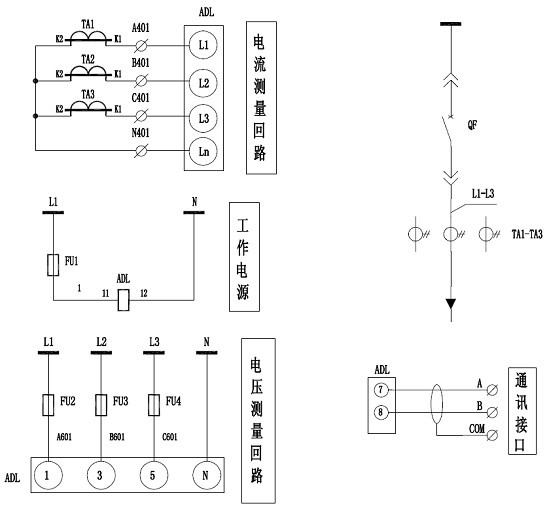

圖5 ADL-300EL用于三相回路二次原理圖
用于3個獨立的單相回路二次原理如圖6所示。

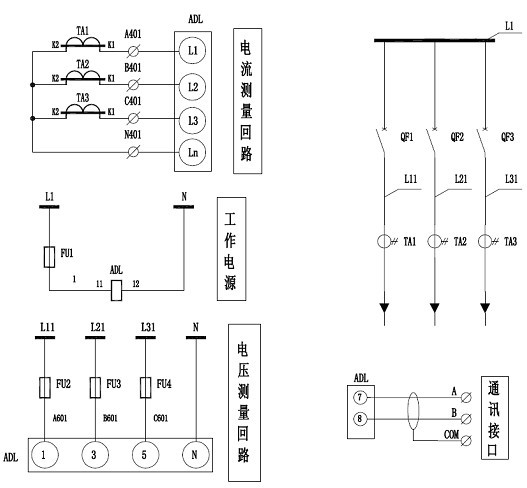

圖6 ADL-300EL用于3個獨立的單相回路二次原理圖
4 結束語
數據信息中心電源監控方案先后在中國銀行信息大樓、河南某移動基站、吉林聯通、中國郵政總局機房改造等項目中應用，為數據中心電源安全、綠色運行提供了保障。
文章來源于：《電工技術》2010年8期。
作者簡介：
周中（1967-），男，學士，主要研究方向?yàn)橹悄茈娏x表應用研究；
朱宏（1979-），男，碩士，主要研究方向?yàn)榻ㄖ姎庠O(shè)計與研究；
李文權（1975-），男，學士，主要研究方向?yàn)殡娔芄芾韮x表設計與研究；
徐敏（1978-），女，學士，主要研究方向?yàn)橹悄芘潆姂?yīng)用的研究。
