基于AMC多回路監控單元的智能配電系統設計與選型方案

　　 嚴佳 上海安科瑞電氣股份有限公司，上海嘉定201801

　　1概述
　　目前，供配電產業的發展及可靠性對國民經濟的發展起著舉足輕重的作用，全國各地重點工程項目、標志性建筑/大型公共設施等大面積多變電所用戶的急劇增加，對供配電系統的可靠性、安全性、實時性、易用性、兼容性及縮小故障影響范圍提出了更高的要求。
　　上海安科瑞的Acrel-2000型智能配電系統軟件借助了計算機、通信設備、計量保護裝置等，為系統的實時數據采集、開關狀態檢測及遠程控制提供了基礎平臺。該智能配電系統可以為企業提供“監控一體化”的整體解決方案，主要包括實時歷史數據庫AcrSpace、工業自動化組態軟件AcrControl、電力自動化軟件AcrNetPower、“軟”控制策略軟件AcrStrategy、通信網關服務器AcrFieldComm、OPC產品、Web門戶工具等，可以廣泛地應用于企業信息化、DCS系統、PLC系統、SCADA系統。
2AMC系列多回路監控單元
　　上海安科瑞的AMC多回路監控裝置主要應用于多個配出回路的電參數的監測，它將回路中的母線電壓、多個配出回路的電流、功率、電能集中測量和顯示，并可對各個回路的開關狀態集中監測和顯示，以上各參量還可通訊輸出，實現了對監控要求較簡單的配電出線回路的集中測量和監視。一個多回路監控裝置就能實現對多個回路的電參量的測量和開關狀態的監測，大大方便了系統的接線、安裝、調試，節約了用戶的投資，降低了系統成本。

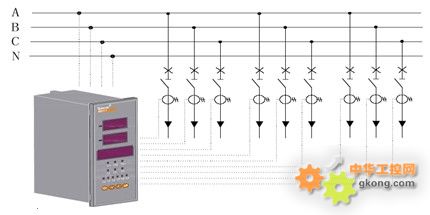

圖1為AMC系列三相多回路智能監控單元的典型應用圖。在應用中，出線回路中的3個三相負載的所有電參量測量都由1個AMC三相多回路監控單元來實現。并帶有Modbus通訊輸出，供用戶遠程監測和控制。

　　圖1

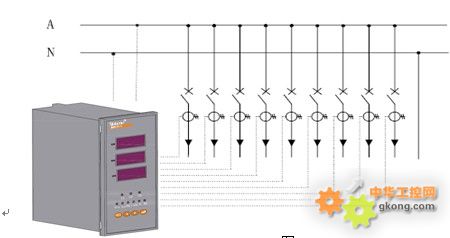

　　圖2為AMC系列單相多回路智能監控單元的典型應用圖。在應用中，出線回路中的9個單相負載的所有電參量測量都由1個AMC單相多回路監控單元來實現。并帶有Modbus通訊輸出，供用戶遠程監測和控制

　　
圖2

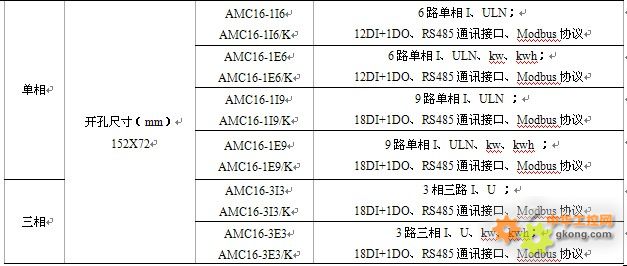

　　3AMC系列多回路監控單元的選型方案

4智能配電系統
4.1結構

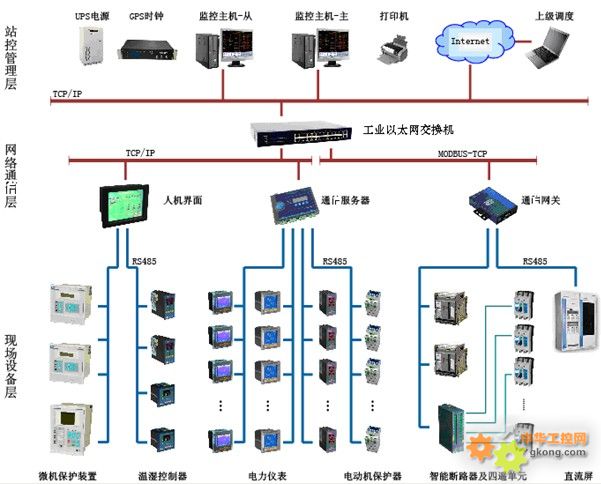

Acrel-2000智能配電系統是基于10kV及以下變配電系統的監測與管理，該系統由管理層（站控層）、通信層（中間層）、間隔層（現場設備層）三部分組成，現場設備層由AMC系列多回路監控單元組成，也可以連接微機保護、溫濕度控制器、電動機保護器等其他監控儀表。見圖1。

圖1智能配電拓撲圖

　　4.2功能
4.2.1友好的人機交互界面（HMI）
標準的變配電系統具有CAD一次單線圖顯示中、低壓配電網絡的接線情況；龐大的系統具有多畫面切換及畫面導航的功能；分散的配電系統具有空間地理平面的系統主畫面。主畫面可直觀顯示各回路的運行狀態，并具有回路帶電、非帶電及故障著色的功能。主要電參量直接顯示于人機交互界面并實時刷新。
4.2.2用戶管理
本軟件可對不同級別的用戶賦予不同權限，從而保證系統在運行過程中的安全性和可靠性。如對某重要回路的合/分閘操作，需操作員級用戶輸入操作口令外，還需工程師級用戶輸入確認口令后方可完成該操作。
4.2.3數據采集處理
Acrel-2000型智能配電系統可實時和定時采集AMC系列多回路監控單元的各電參量及開關量狀態，將采集到的數據或直接顯示、或通過統計計算生成新的直觀的數據信息再顯示，并對重要的信息量進行數據庫存儲。
4.2.4趨勢曲線分析
系統提供了實時曲線和歷史趨勢兩種曲線分析界面，通過調用相關回路實時曲線界面分析該回路當前的負荷運行狀況。系統的歷史趨勢即系統對所有已存儲數據均可查看其歷史趨勢，方便工程人員對監測的配電網絡進行質量分析。
4.2.5報表管理
系統具有標準的電能報表格式并可根據用戶需求設計符合其需要的報表格式，系統可自動統計。可自動生成各種類型的實時運行報表、歷史報表、事件故障及告警記錄報表、操作記錄報表等，可以查詢和打印系統記錄的所有數據值，自動生成電能的日、月、季、年度報表，查詢打印的起點、間隔等參數可自行設置；系統設計還可根據用戶需求量身定制滿足不同要求的報表輸出功能。
4.2.6事件記錄和故障報警
系統對所有用戶操作、開關變位、參量越限及其它用戶實際需求的事件均具有詳細的記錄功能，包括事件發生的時間位置，當前值班人員事件是否確認等信息，對開關變位、參量越限等信息還具有聲音報警功能，同時自動對運行設備發送控制指令或提示值班人員迅速排除故障。
4.3軟件畫面

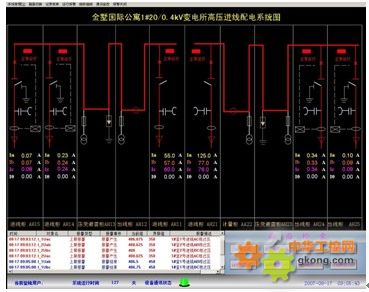

4.3.1主接線圖畫面

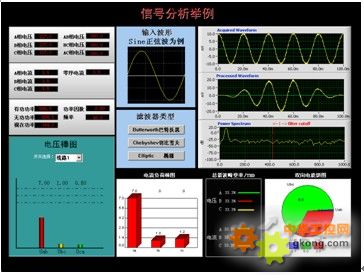

4.3.2電壓、電流波形計數值顯示界面，以及棒圖、餅圖的顯示。

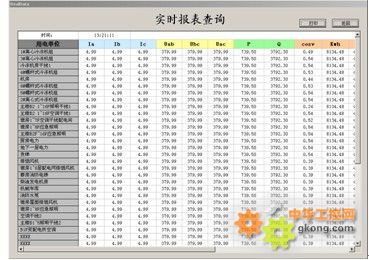

　　4.3.3對某個用電單位的不同用電設備進行實時的報表查詢和顯示，并可以打印輸出。

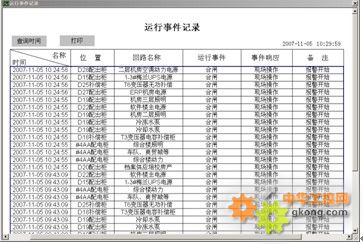

4.3.4運行事件記錄查詢及打印輸出

　　5系統報價
單位：元（RMB）
名稱型號單位面價備注
監控主機IPC610H/PIV2.8G/1G/120G/166xDVD/KB+MS/D-Link530+外設臺8500均可用戶自備，以當時市場價格為準，該報價僅供參考
顯示器三星19寸液晶顯示器臺3000
三星22寸液晶顯示器臺3800
打印機HPLaserJet1020A4臺2500
EPSON-LQ1600KIIIHA3臺4000
UPS電源山特C1KS臺5000
山特C2KS臺6500
通訊線纜五類線米4.6
屏蔽雙絞線RVVP2×1.0米5.6
光纖（多模）米6.6
通訊機柜1200×600×600面3000
2200×600×600面5000
光電轉換HTB-1000只750遠距離傳輸
終端盒只60
尾纖面50
耦合器面50
熔接點個50
通訊轉換擴展卡ACRNET-PCI/4塊3000擴展卡
串口服務器ACRNET-PORT(2口)只3000串口服務器
串口服務器ACRNET-PORT(4口)只5500
通訊前置機ACRNET-UC02(2口)只4000通訊前置機
通訊前置機ACRNET-UC04(4口)只6000
通訊前置機ACRNET-UC08(8口)只11500
通訊管理機ACRHMI臺30000人機界面
組網設備網絡交換機EDS-208臺3000局域組網
網絡交換機EDS-408臺8500
監控軟件Acrel配電監控組態軟件V6.0系統組態軟件
圖形組態軟件
電能管理軟件
數據庫軟件套3萬設備數量1～10
4萬設備數量11～20
6萬設備數量21～40
8萬設備數量41～80
10萬元以上設備數量80以上
雙機版套單機價格×1.5
數據轉發每+1用戶套3000
Web發布每+1用戶（總用戶數≤5）套5000
多回路監控單元AMC16-1I6臺2200
AMC16-1I6/K臺2500
AMC16-1E6臺3050
AMC16-1E6/K臺3200
AMC16-1I9臺2300
AMC16-1I9/K臺2600
AMC16-1E9臺3250
AMC16-1E9/K臺3550
AMC16-3I3臺2300
AMC16-3I3/K臺2600
AMC16-3E3臺3250
AMC16-3E3/K臺3550
注：多回路監控單元可按上述報價的70%優惠供應。
6結束語
在配電監控系統中配置AMC多回路監控單元，具有實施簡明，投資少等顯著優點，可以方便和實時地監控配電系統的運行狀態，對現場的用電設備進行統一管理，免去工作人員到現場記錄的繁瑣工作，系統對各種用電設備的歷史運行數據和狀態進行管理分析，便于維護人員明確設備狀況，制定詳細的設備維護計劃，減少工作人員，提高效率。該系統在中國移動東北三省通訊基站改造、勝利油田、沈陽故宮、等項目中運行，取得了較好的社會效益和經濟效益。
