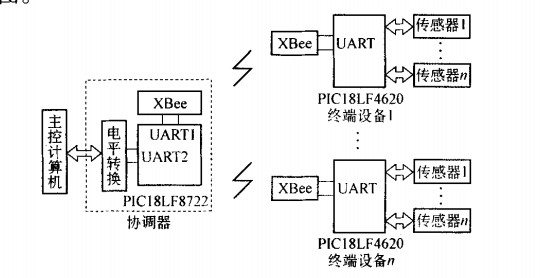

XBee/XBeePro模塊目前已經在無線傳感器網絡中得到應用，下圖給出了該無線傳感器網絡的系統框圖。

該系統采用星形網絡結構，包括一個與主控計算機相連的協調器和6個端點設備(傳感器節點)。協調器控制器采用具有2個uART接口的Microchip控制器PIC18LF8722，一個UART接口控制XBee/XBeePro模塊，另一個uART接口通過電平轉換電路與主控計算機串行口相連;端點設備采用MicrochiP控制器PIC18LF4620控制，其UART接口直接與XBee/XBeePro模塊的uART連接。目前該系統運行穩定，經過測試，數據傳輸正確率達95%以上。
